قطع صفائح فولاذية عالية السرعة لطول آلة قياس الضوء أقل من 3 مم

قص ألواح الصلب عالية السرعة لطول مقياس ضوء الخط

إن خط قطع الألواح الفولاذية ذات المقياس الخفيف إلى الطول هو دقة عالية وعالية السرعة ، وشائع في مصانع تصنيع الألواح المعدنية.

بالنسبة للملفات الفولاذية التي يتراوح سمكها من 0.3 إلى 3.0 مم ، عادةً ما يتطلب الفولاذ المدلفن على البارد والفولاذ المجلفن والفولاذ المطلي مسبقًا وعملية فك اللف والتسوية والقطع إلى الطول سرعة عالية:

1 / سرعة القطع السريع:

في حالة التوقف السريع للقطع ، تتسارع الورقة لأعلى ولأسفل إلى طول معين وتقطع سريع للصفائح

2 / سرعة التشغيل السريع

تعمل الورقة بأسرع ما يمكن ليتم قصها وتكديسها.

يغطي قص الإيقاف السريع وقتًا معينًا ، ويتكون طول التشغيل من التسارع والسرعة الكاملة والتباطؤ ، دعنا نقول متوسط ​​السرعة ، سيتم تحديد وقت القطع وطول الورقة ومتوسط ​​السرعة.

تعبير

• 1. سرج تخزين اللفة ، تخزين عدد قليل من الملفات
• 2.سيارة تحميل اللفة.تفريغ ملف لفك اللفة
• 3.ملف مغزل مفرد: مغزل التمدد الهيدروليكي للمعيار Ф508mm.
• 4.أسطوانة snubber رأس الملف ، لوحة التجريف مقشرة: لفتح رأس الملف وإرسال الرأس إلى مغذي القرص

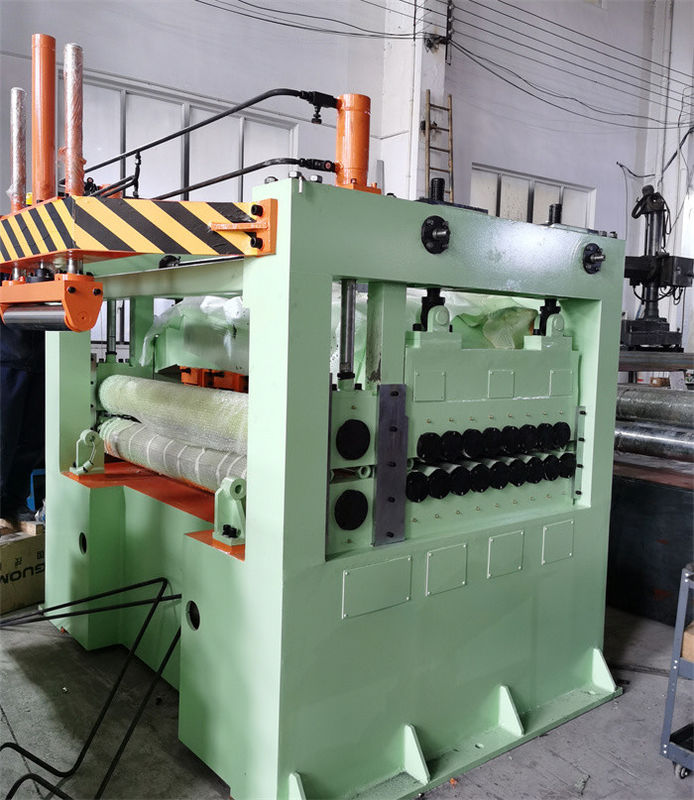

• 5.2 + 17 مستوي الأسطوانة: 4Hi أو 6Hi ، شد الظهر مفيد بين أداة التسوية و uncoiler.
• 6.Pit Accumulator: في مرحلة الخيوط ، يغطي الجسر المتأرجح الحفرة للسماح لصفائح الملف بالمرور ، في مرحلة التشغيل التلقائي تتراكم الورقة في الحفرة.
• 7. قياس الطول المؤازر (وتصفيح الفيلم): قياس الطول المؤازر (زوج من بكرات القرص أو 2 + 5 + 2 أسطوانات يتم تشغيلها بواسطة محرك مؤازر وجهاز تحكم) ، مع بكرات قرصة مطلية بـ PU لتصفيح الفيلم

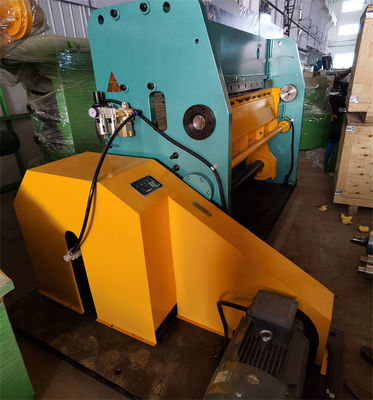

• 8. إيقاف القص الهوائي السريع: قص عمود الكرنك من أسفل إلى أعلى ، شكل الشفرة السفلي على شكل حرف v.
• يمكن ضبط الفجوة بين الشفرة العلوية والسفلية بسهولة.
• 9. ناقل الحزام: ينقل الصفائح النهائية إلى الرافعة

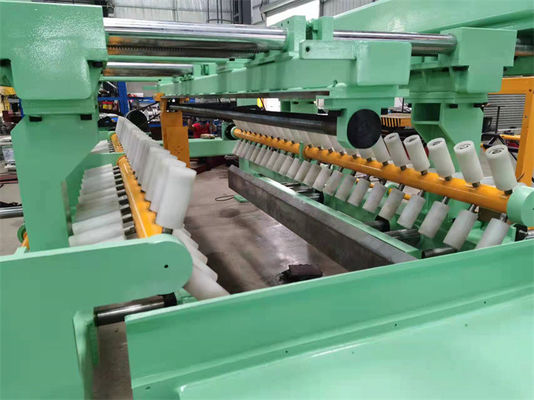

• 10.Stacker: حمولة التراص 5T.
• 11. أوراق السيارة: تسليم الأوراق ، ثم التعبئة.يمكن أن تكون سيارتين ، واحدة تعمل والأخرى تنتظر.
• 12.نظام هيدروليكي: 7.5KW مضخة تروس توفر ضغط 12Mpa.
• 13.نظام التحكم الكهربائي: خزانة كهربائية واحدة ولوحتي تشغيل (وحدة قياس مؤازرة ، PLC ، HMI والتكديس ، واحدة لفك اللفائف والتسوية) مع وظائف كاملة وآمنة

المعلمات:

عملية التخطيط:

الصور:
