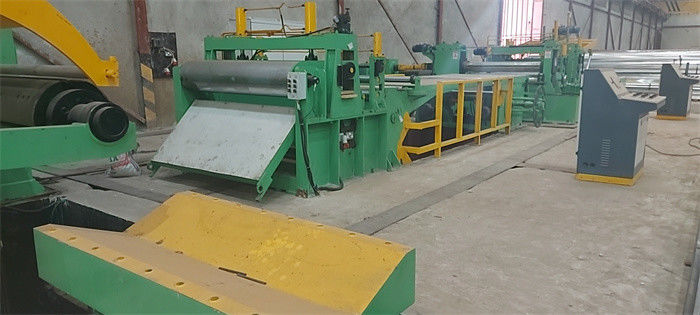

خط الحز الدقيق ذو مقياس الضوء عالي السرعة 0.3-3 X 1250

خط الحز الدقيق للبيع الساخن لمقياس الضوء (0.3-3 X 1250)

خط حز صفائح القياس الخفيف لها نموذج بيع ساخن ،0.3-3 X 1250 ، تقطيع السرعة عادة 120 م / دقيقة ، يتم ترتيب الآليةلتقليل الوقت الضائع، يمكن الانتهاء من وقت التحميل والخيوط والتفريغ للملف في 10 دقائق.بشكل عام ، يحتاج ملف 15T إلى 30-40 دقيقة ، كل يوم يمكن أن تنتج 8 ساعات 200T.

يتميز خط القطع المعدني الخفيف عالي السرعة وعالي الدقة بخصائص التصميم الدقيق والتشكيل والتركيب والتركيب ، لقد قمنا بتوريد 3 × 1250 خطوط حز إلى روسيا (مجموعتان) ، كازاخستان (مجموعتان) ، كوستاريكا (مجموعة واحدة) ، السلفادور (مجموعة واحدة) ، كولومبيا (مجموعة واحدة) ، تنزانيا (مجموعة واحدة) ، نيجيريا (مجموعة واحدة) ، الفلبين (مجموعتان) ، إلخ.

التكوين والتخطيط

سرج تحضير الملف ، عربة تحميل الملف ، أداة فك اللفة ، فتاحة رأس الملف ، وحدة التغذية بالقرص ومستوى ما قبل التسوية ، القص ، مجمع الحفرة 1 ، دليل الدخول ، جهاز التقطيع ، جهاز لف الخردة ، مجمع الحفرة 2 ، الموتر والفاصل المسبق ، القص اللاحق وأسطوانة الانحراف ، recoiler مع فاصل overarm ، عربة تفريغ الملف ، (الباب الدوار)

• 1.سرج تخزين الملف: ضع الملف جاهزًا على السرج ، وتأتي السيارة الملفوفة أسفل الملف وارفعه لأعلى
• 2.سيارة تحميل الملف: إما عربة من النوع الأرضي أو نوع الحفرة ، تحميل الملف على مغزل uncoil.
• 3.ملف مغزل مفرد: مغزل التمدد الهيدروليكي لمعيار Ф508mm ، ويمكن تركيب شرائح إضافية أو غلاف مطاطي لفك لفائف معرف أكبر.
• 4. بكرة ضغط رأس الملف ، لوحة تجريف مقشرة: لفتح رأس الملف وإرسال الرأس إلى وحدة تغذية القرص.
• 5.Pinch feeder ، 3rolls Leveler ، القص الأمامي: في الخيوط أرسل رأس الملف إلى الأمام إلى الحز ، في الوضع التلقائي ، متزامن مع المشقق باستمرار إرسال الشريط إلى حلقة تراكم 1 #.
• 6.1 # حلقة المجمع: لوحة الرفرفة الهيدروليكية كجسر للسماح للصفائح الرقيقة بالمرور أثناء مرحلة الخيوط ، في الوضع التلقائي ، تتراكم رحلة الفولاذ في حفرة الحلقة لمزامنة تغذية القرص وسرعة التقطيع.
• 7.ضغط البكرات والموجه الجانبي: لتوجيه الشريط الفولاذي أفقيًا وعموديًا في مركز آلة التقطيع.
• 8 آلة التقطيع: تشمل زوجًا من أعمدة السكين المتوازية ، وحامل شق متحرك ، وحامل شق ثابت ، وآلية لولبية لولبية ، ومحرك وناقل حركة ، فضلاً عن أدوات شق عالية الدقة.
• 9.جهاز لف خردة الحافة: حواف الخردة ، يتم توفير توتر اللف بواسطة محرك يتم التحكم فيه بواسطة العاكس.
• 10.2 # حفرة حلقة المجمع: نفس الهيكل مع حفرة تراكم 1 # ، لضمان سرعة متزامنة للحز والارتداد ، لا تتشابك الشقوق أبدًا في الحلقة.
• 11. بكرات الضغط ، الشد ، القص اللاحق: شرائط الشق الكبس ، من نوع لباد الصوف الهيدروليكي أو توفير شد من نوع الأسطوانة للارتداد ، قطع ذيول الشريط المسطحة.
• 12.الفاصل المسبق وبكرات الانحراف: قبل الارتداد ، افصل الشرائط الفولاذية بالترتيب وقم بحرف الشرائط لارتداد قابض المغزل.

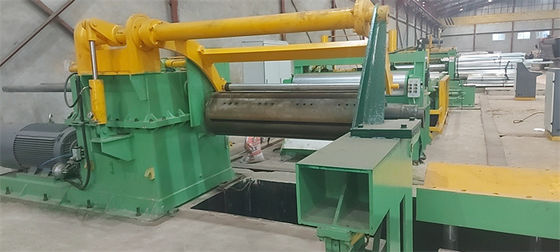

• 13- فصل جهاز إعادة التدوير عن الذراع: إما مغزل ذو أجزاء مفتوحة أو غير ملحومة ، يتم شرائط الملف بدقة.
• 14.Coils Unloading Car: قم بتفريغ ملفات الشق من مغزل الارتداد.
• 15. النظام الهيدروليكي: حزمة الطاقة الهيدروليكية ، والصمامات ، والأنابيب والمفاصل
• 16.نظام التحكم الكهربائي: Siemens PLC للتحكم في عمل خط الحز.

المعلمات

تخطيط الرسم
