Q235 S355 خط حز لفائف الصلب آلة حز مقياس ثقيل 14 X 2000

خط قطع ثقيل لـ Q235 S355 لفائف الفولاذ 14 × 2000

لقطع لوحة لفائف سميكة 3-14 ملم في الاتجاه الطولي (أو قطع مقياس ثقيل عالي الجاذبية ، مثل 2-8 ملم) ، وما إلى ذلك ، فإن آلة القطع ستتحمل عبءًا ثقيلًا مع هيكل آلة قوي!

يجب أن يكون مستوى الأتمتة من خط قطع المقياس الثقيل مرتفعا، لأن التشغيل اليدوي لن يكون ممكنا للآلة الثقيلة، كل ضبط يجب أن يكون تلقائيا،المرشد المركزي، تدوير الخردة، تغيير الفاصل، تحميل و تفريغ الملفات، الخ.

من الواضح أن خط قطع الحجم الثقيل هو استثمار كبير، تطبيقه لقطع لفائف الفولاذ الحجم الثقيل،ربما عدد قطعها ليس كثيرا لأن عرض الشرائط مقياس السماكة لن تكون صغيرة.

الخصائص:

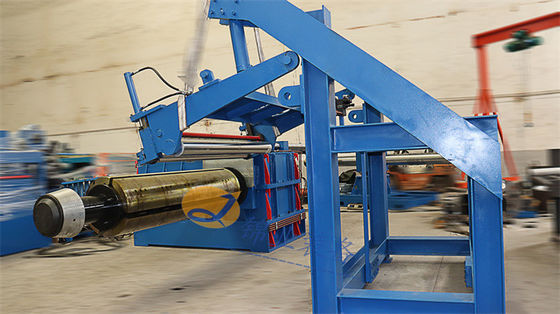

1. مكشف مخروط مزدوج كبير: لوحات الملفات الفولاذية السميكة غالبًا ما تكون ثقيلة ذات قطر خارجي كبير ، ويمكن أن يبلغ وزن الملفات الحد الأقصى من 30-40T والقطر الخارجي يصل إلى حوالي 2200mm.قطرات الملف الداخلي ليست منتظمة، تبحث عن شكل بيضاوي، والمعاكس اثنين من المخروط mandrels يمكن أن تدعم بسهولة لفائف داخل.

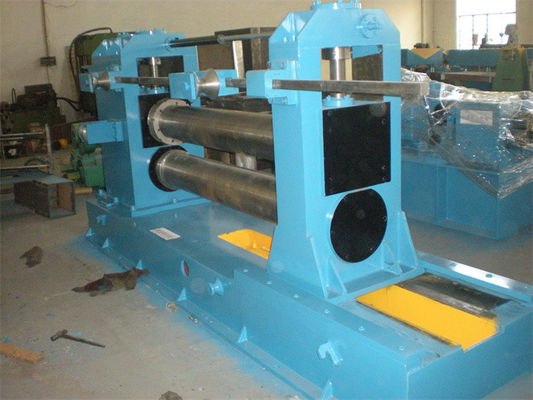

2. مستوى سابق قوي قبل قطع: تم تجهيز الصفيحة السميكة لتصبح ملفوفة في خط التدحرج ، وقطر التدحرج من الشرائط قوي ، يمكن للمستوى القوي تسطيح قطر ثني الملفوف لتصبح مسطحة,جاهزة للقطع لاحقاً
3. الدليل الجانبي المتحرك للتعديل: بالنسبة لوحة مقياس السماكة ، يتم تحريك الدليل الجانبي للتعديل عن طريق الضغط على زر على اللوحة.

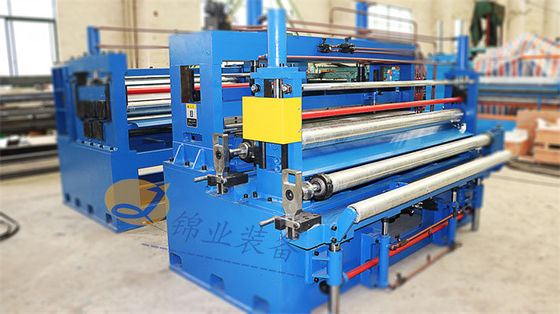

4. شق و تراجع: الهيكل هو نفسه مثل العادي ، أقوى بكثير ، وتعتمد بعض الأجزاء على مادة خاصة. العمل في التزامن عن طريق التحكم في PLC.

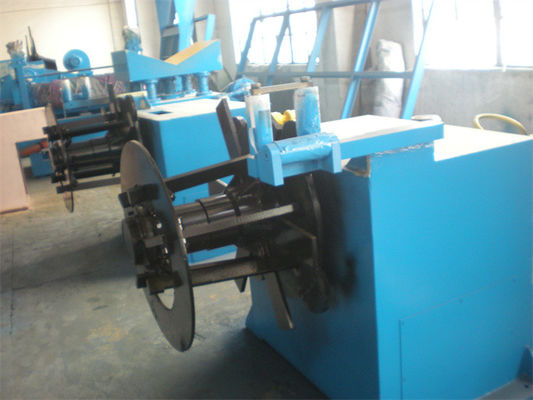

5. اثنين من الملفوفات الخردة على كل جانب: مدفوعة بشكل مستقل بواسطة محرك تردد متردد كبير، مع تحريك لفاف الخردة.
6. خمسة عجلات التوتر: التوتر خمسة عجلات هو 3 أكثر من 2 هيكل عجلات، والحفاظ على شرائط الصلب عن كثب تحت التوتر الارتداد المستقر

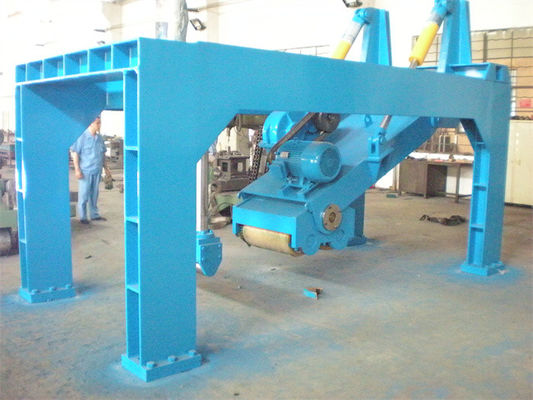

7. الشرائط التي تفصل إطار الصحافة فوق الارتداد: لضمان الارتداد المستمر ، يجب أن يتم الاحتفاظ بكل شريط بترتيب ودقة طبقة واحدة على الطبقة السفلية ،هيدروليكي إطار الصحافة الفاصلة الوقوف بثبات على الأساس، الضغط على عمود الفصل على الشرائط الارتدادية بواسطة أسطوانتين هيدروليكيتين.
8. التحكم الكهربائي: خزانة التحكم المركزية وراء آلة القطع على جانب المحرك، لوحات المشغل يجلس أمام الآلة، والتي لديها شاشات تعمل باللمس و Siemens PLC.
9. مجموعة الطاقة الهيدروليكية ستكون محطتين، واحدة في المرحلة الأولى من الخط، والآخر في المرحلة الخلفية.

 التكوين والمعايير:

التخطيط:
