آلة قص الفولاذ المقاوم للصدأ SUS304 SUS201 0.3-3 X 1250

آلة قص الفولاذ المقاوم للصدأ SUS304 SUS201 0.3-3 X 1250
Basic Properties
country of origin
وشى ، الصين
Brand Name
Jinye
PRODUCT MODEL
SUS 0.3-3 X 1250
Trading Properties
MOQ
1 مجموعة
Packing
فيلم ملفوفة 3 × 40HC
period for dispatch
120-180 يومًا
payment method
تي / ت
Supply Capacity
10 مجموعات في السنة

Product Details

إبراز:

آلة قص الفولاذ المقاوم للصدأ SUS201

,

آلة قص الفولاذ المقاوم للصدأ SUS304

,

آلة حز لفائف SS 3 × 1250

Prodcut Name: آلة قطع الفولاذ المقاوم للصدأ
Sheet Coil Material: الفولاذ المقاوم للصدأ 200 ، 300 ، 400 سلسلة
Sheet Width: 300-1250 ملم
Sheet Thickness: 0.3 ¥3.0 ملم
Slitting Speed: 120 م / دقيقة
Coil I.D: 508 مم ، 610 مم
Coil O.D: 1800 ملم
Coil Weight: 20 ت
Number Of Slitting: 3 مللي متر 10 فتحات
Slitting Precision: + -0.10 ملم
Applicable Industries: الطاقة والتعدين، الاستخدام المنزلي، الفنادق، البيع بالتجزئة، المزارع، أعمال البناء ، محلات الملابس،
Key Selling Points: دقة عالية وإنتاجية عالية وتكلفة منخفضة وسرعة عالية
After Sales Service: الدعم عبر الإنترنت، التثبيت الميداني
After Warranty Service: دعم فني للفيديو ، دعم عبر الإنترنت ، صيانة ميدانية
Product Brief
آلة قطع الفولاذ المقاوم للصدأ للبيع الساخن (SUS304 SUS201 0.3-3 X 1250) يجب أن يكون خط قطع لفائف الفولاذ المقاوم للصدأ عالي الدقة قويًا جدًا ودقيقًا جدًا. بالمقارنة مع الفولاذ الكربوني العاديقوة ورقة الفولاذ المقاوم للصدأ أعلى، قوة السحب ≤550Mpa قوة الشد ≤780Mpa. صفيحة الفولاذ المقاوم للصدأ هي فولاذ ...
Product Description

آلة قطع الفولاذ المقاوم للصدأ للبيع الساخن (SUS304 SUS201 0.3-3 X 1250)



يجب أن يكون خط قطع لفائف الفولاذ المقاوم للصدأ عالي الدقة قويًا جدًا ودقيقًا جدًا. بالمقارنة مع الفولاذ الكربوني العاديقوة ورقة الفولاذ المقاوم للصدأ أعلى، قوة السحب ≤550Mpa قوة الشد ≤780Mpa. صفيحة الفولاذ المقاوم للصدأ هي فولاذ عالي الجودة ، سطحها مشرق وسلس ، يجب حمايتها بشكل جيد في عملية التقطيع ،جميع عجلات ناقلات السيارات ستكون مغلفة بمطاط PU.

SUS304 SUS201 0.3-3 X 1250 هو آلة قطع مبيعات ساخنة، وتلبية طلب العملاء في المواد القادمة وخطة الميزانية.





السمات

1. قوية جدا decoiler و coil فتح الصحافة رولر و peeler شفرة لوحة، للحفاظ على الملف الصلب بشكل ثابت في الوقت من شريط الصلب يتم سحبها، وإرسال رأس شريط في جهاز تغذية قرص.

2.القطعة المقطعة: المقاعد والعمود والسكاكين أكبر وأقوى من القطعة المقطعة العادية. قوة محرك القيادة حوالي 50٪ أكثر من قطعة النموذج العادية.

3جميع أدوات التروس مغلفة بمطاط PU لتجنب الخدش على سطح صفيحة STS.

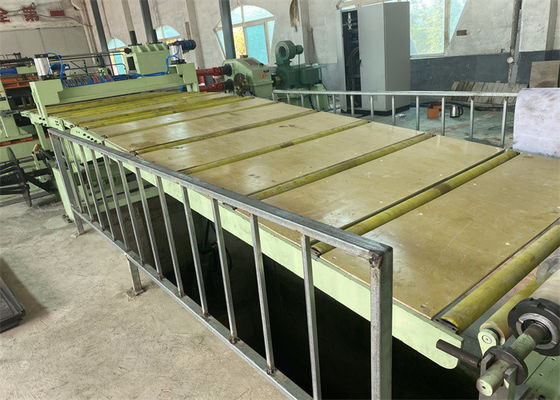

4.حلقة حفرة التجميع أطول وعميقة بما فيه الكفاية لضمان تراكم شريط الصلب

5وحدة توفير التوتر تمتلك كل من الدوال والصوف لتوفر التوتر المستقر القابل للتعديل للتراجع.

6.المركبة لديها منفصل فوق الذراع من نوع الإطار البوابة ، من الأعلى إلى شرائط الفصل المضغوطة

7سرعة القطع عادة ما تكون محدودة ضمن 80m / min.

8سكاكين القطع ستكون من مواد خاصة SKD11، H13K، SLD، الخ

9يجب أن يكون النظام الهيدروليكي، مثل الأسطوانات الهيدروليكية، الصمامات، قويا وأكثر متانة.



دقة القطع:

  • مساحة التسامح بين عرض الشق: 0.10 ملم؛ عرض الشق < 300 ملم، سمك < 1.2 ملم، مساحة التسامح بين عرض الشق 0.05 ملم.
  • الشريط الشعاعي: 0.5 ملم / م للشريط الأوسع من 300 ملم ، 1.0 ملم / م للشريط < 300 ملم. الشرائط الحافة داخل 100 ملم من حافة الملف الأساسي ليست ضمن القيود.
  • الحفر: 0.05 ملم، أو لنقل، لا يزيد عن 5٪ من شريط سمكها أكثر من 1 ملم في قطع بسرعة ثابتة في ظل ظروف السكاكين الحادة والفجوات السكاكين المناسبة.
  • الارتداد متذبذبة ± 0.5 ملم (في سرعة ثابتة، تغيير السرعة ليس سريعا جدا
  • إعادة التدوير: ± ± 2.0 ملم (في أقصى قطر لف

عملية التخطيط:

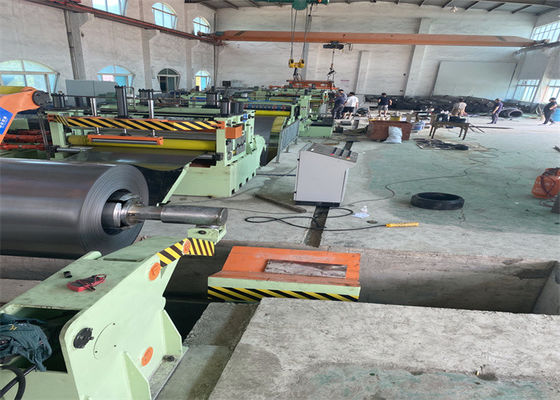

عربة تحضير الملفات، عربة تحميل الملفات، مكشوف بطاقة واحدة مع رولر الصحافة، قشّار رأس الملفات، مطعم الزعانف و 5 أدوات لتحديد المستوى المسبق، قشر، حلقة حفرة 1، دليل الجانب، شرير، ملفات الخردة،حلقة الحفرة 2، مشد وفرز قبل، بعد القطع ومركب الانحراف، ريكولر مع فاصل الذراع العلوية، عربة تفريغ الملف، (الدوران)



المعلمات:

خط التقطيع 0.3 -3 X 1250 120mpm المعلمات
الملفات الفولاذية القادمة ID508mm، 610mm، OD1800mm، وزن الملف 20T
طوابير الأطفال المنتهية ID508mm، OD1800mm، وزن الملف 20T max
عرض الملف الأم 300-1250 ملم
عرض لفائف الأطفال 30 ملم -600 ملم
عدد قطع 1 ملم × 30 فتحة؛ 3 ملم × 10 فتحات
المحركات الرئيسية القطع 110 كيلوواط + الرد 132 كيلوواط
سكين قاطع ID220 x OD340 x 15mm SKD11 HRC58-61
قاطع الدوار القضيب بدون خياطة
اختياري أجهزة التبادل السريع، تفريغ الحاجز
سرعة التقطيع 0-120mpm قابلة للتعديل
التكوين سيمنز PLC، باركر درايف، ريكسروث صمامات
دقة القطع عرض الشق ±0.10mm؛ الحافة ±0.1mm/m؛ الحفرة 5% من السُمك؛ حُدّة الارتداد <0.5mm



التكوين:

الجزء المواد، المعالجة، العلامة التجارية
العمود، المحور، الدوار 42CrMo، HB250-275
شفرة الشق 42CrMoForging، HB280-300، سطح MF HRC50-55، طلاء الكروم الصلب، طلاء السطح
الإطار، القواعد Q235-A,Q345 ((16Mn) لحام الألواح الفولاذية ، معالجة التسخين
جسد علبة التروس Q345 لحام الألواح، المعالجة الحرارية، رمي الرمال، طلاء البرايمر
أجهزة التروس: صلب 40Cr ، HB240-255 ، أسنان صلبة ، أسنان مطحونة
شرائح الـ Uncoiler Recoiler: 55# الصلب الساطع، التشديد، طلاء الكروم الصلب والنظافة
مضخة هيدروليكية المضخة المتغيرة
PLC سيمنس S200
محامل HRB، ZWZ، SKF
أجزاء هوائية الهجوم الجوي، SMC

آلة قص الفولاذ المقاوم للصدأ SUS304 SUS201 0.3-3 X 1250
