3x1600 200mpm خط الحز الدقيق آلة خط حز لفائف الفولاذ عالية السرعة

3x1600 200mpm خط الحز الدقيق آلة خط حز لفائف الفولاذ عالية السرعة
Basic Properties
country of origin
وشى ، الصين
Brand Name
Jinye
PRODUCT MODEL
(0.3-3) × 1600
Trading Properties
MOQ
1 مجموعة
Packing
فيلم ملفوف ، 5 × 40HC
period for dispatch
120-180 يومًا
payment method
L / C ، T / T
Supply Capacity
10 مجموعات في السنة

Product Details

إبراز:

خط الحز الدقيق 200mpm

,

خط الحز الدقيق 3x1600

,

آلة خط حز لفائف الصلب

Material: CR ، ورقة لفائف GI
Coil Width: 400-1600
Coil Thickness: 0.3-3.2
Coil Weight: 25 ت
Coil ID, OD: 508 مم ، 2000 مم
Number Of Slitting: 3 مم × 12 شرائط
Slitting Speed: 0-200 م / دقيقة
Double Slitters: تغير سريع
Coils Unloading: الباب الدوار
Land Area: 25 م × 13 م
Total Power: 380 كيلو واط
Recoil Mandrel: 508
Product Brief
خط حز لفائف الصلب فائقة السرعة 3 × 1600 200 ميجابكسل يتحسن خط الحز المتقدم من النوع الجديد في العديد من الأجزاء ويعطي سرعة واستقرارًا ودقة أعلى.1. آلة فك اللفافة ذات مغزل واحد: اضغط على زر واحد على لوحة المشغل ، مع التركيز على ضبط الملف بسهولة على الخط المركزي.إذا تم شق الملف الجزئي ، يمكن أن تعود و...
Product Description

خط حز لفائف الصلب فائقة السرعة 3 × 1600 200 ميجابكسل

يتحسن خط الحز المتقدم من النوع الجديد في العديد من الأجزاء ويعطي سرعة واستقرارًا ودقة أعلى.
1. آلة فك اللفافة ذات مغزل واحد: اضغط على زر واحد على لوحة المشغل ، مع التركيز على ضبط الملف بسهولة على الخط المركزي.
إذا تم شق الملف الجزئي ، يمكن أن تعود ورقة الملف المتبقية مرة أخرى إلى وحدة فك اللفة
2.Pinch تلعب الأسطوانة دور دليل الانحراف إلى جانب التغذية بالقرص
3. وحدة التوجيه الجانبية: أضف 1 على 2 بكرات ، اضغط هوائيًا لأسفل الأسطوانة العلوية للسماح لشريط الصلب بالمرور بشكل مسطح.
4-آلة النزع:

  • أدوات عالية الدقة سكاكين تقطيع القرص: SKD-11 ، HRC 60-62 ، تحمل سماكة السكين في حدود ± 0.003 مم.
  • فواصل قرصية دائرية من البولي يوريثان: نفس دقة السكين مثل الفاصل وكذلك وسادة السكين.
  • تتوفر الفواصل المصنوعة من الألواح الخشبية لتقطيع الألواح الرقيقة
  • برنامج ترتيب أدوات الحز يجعل من السهل تغيير ملحقات الحز.
  • نوفر أيضًا خيار تبديل رؤوس القطع المزدوجة تلقائيًا مع بعضها البعض على قاعدة التبادل ، حيث تعمل آلة القطع الواحدة عبر الإنترنت بينما يمكن للعمال ترتيب أدوات السكين على آلة القطع الأخرى ، والتحقق تلقائيًا من خلوص السكين المرتبة.

5. جهاز لف الخردة: لف عمودي أو لف أفقي حسب رغبة الزبون
6. الفصل المسبق والموتر: جميع أعمدة الفصل متشابهة ويمكن فكها وتركيبها بسهولة.
توفير التوتر هو نظام هيدروليكي لمضخة مكبس متغير ، حيث توفر أسطوانتان هيدروليكيتان في الأعلى ضغطًا متوازنًا.
7. القص اللاحق والبكرات المنحرفة: قص آخر يقطع ذيول الشرائط غير المنتظمة ، مما يجعل التعبئة على جهاز إعادة اللف أسهل.
يتتبع جهاز التشفير الموجود على أسطوانة العاكس طول القطع ويظهر على شاشة اللمس.
8.الأنابيب الهيدروليكية تعتمد نوع قفل المشبك ، وهيكل متين وسهلة التركيب والتفكيك.

مبدأنا في صنع الآلة:
1 / يتم تخصيص كل آلة حز
2 / استمر في تحسين كل جزء من خط التقطيع
3 / النظر في سهولة التشغيل
4 / ضمان التشغيل السلس لخط الحز الكامل
5 / ملاحظات السلامة معلمة.

المعلمات:

مواد خام منتج منتهي أدوات سلطة الاهلية
لفائف الأم لفائف الأطفال
معرف 508 مم معرف 508 مم سكين القرص
ID220 × OD330 × 10 مم
المشقق
132 كيلو واط
سرعة
0-200 م / دقيقة
OD 2000 مم OD 2000 مم فاصل السكين
ID220x OD260
إعادة اللف 160KW الاحكام
+/- 0.10 مم
الوزن 25T الوزن 25T فاصل
ID85 x OD180mm
مجموع
380 كيلو واط
تقوس
0.5 مم / م
سماكة
0.3-3 مم
شرائط 1 مم × 30 فتحة ، 3 مم × 12 فتحة وسادة التوتر
١٣٥٠ × ٤٠٠ ملم


حدبة:
0.5 مم

العرض
300-1600 ملم
عرض
20-600 ملم
فاصل نايلون:
ID85 × OD100mm



التكوين والمعلمات:

رقم. تعبير المعلمات
1 سيارة لفائف التغذية 25 ت
2 فك مغزل مزدوج Φ508 مم ، حمولة 25T
3 مغذي قرصة وخمسة أسطوانات مستوية Φ160 مم ، 30 كيلو وات
4 القص الهيدروليكي 3 × 1600
5 تراكم حفرة 1 طول 3000 مم
6 دليل جانبي وبكر الأسطوانة 300-1600 مم
7

آلة الحز
(رأسان للتبادل السريع)

Φ220 مم ، 132 كيلو وات + 4 كيلو واط × 3
8 اللفاف الخردة الحافة وذيول الأشرطة اضغط 7.5 كيلو واط × 2
9 تراكم حفرة 2 طول 4000 مم
10 فاصل مسبق ، موتر ، بكرة موازنة

شعر الصوف بالتوتر عند الانفصال مرتين
اسطوانة انحراف Φ320mm

11 ReCoiler (مع أقراص فصل ، دافع) Φ508mm ، 160KW ، تحميل 25T
12 لفائف تفريغ السيارة 25 ت
13 النظام الهيدروليكي صمامات ريكسروث ، مضخة يوكن
14 نظام التحكم الكهربائي محرك Parker DC و Siemens PLC وشاشة تعمل باللمس

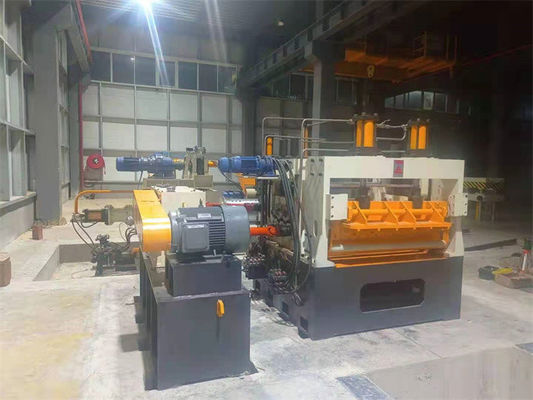

3x1600 200mpm خط الحز الدقيق آلة خط حز لفائف الفولاذ عالية السرعة

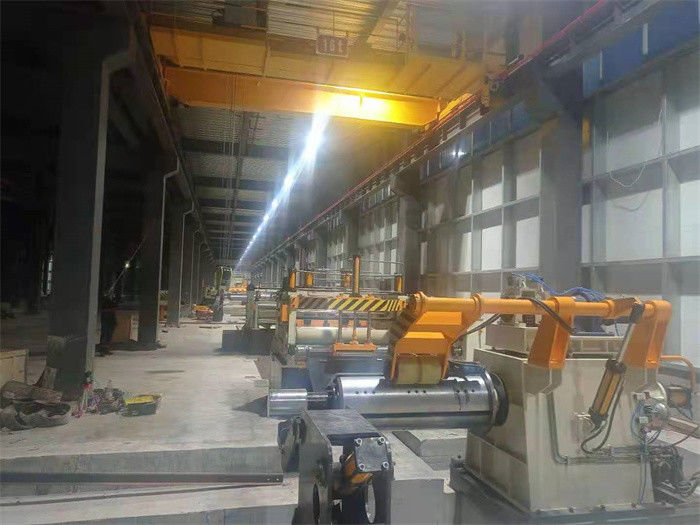

3x1600 200mpm خط الحز الدقيق آلة خط حز لفائف الفولاذ عالية السرعة3x1600 200mpm خط الحز الدقيق آلة خط حز لفائف الفولاذ عالية السرعة
