عالية السرعة الدقة الصلب الحز خطوط رقيقة قياس ورقة آلة الحز
Product Details
خطوط حز فولاذية دقيقة 300 مم
,خطوط حز فولاذية عالية السرعة 1250 مم
,آلة قص صفائح قياس رقيقة

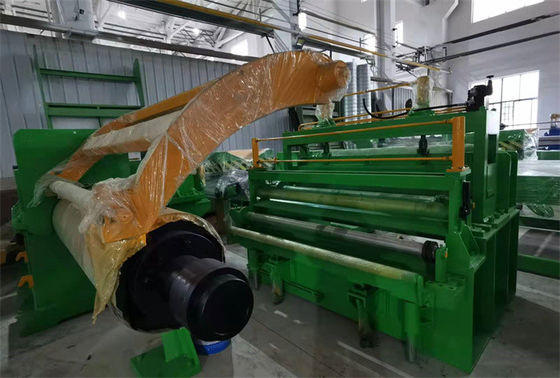

خطوط الحز الفولاذية الدقيقة عالية السرعة لصفيحة قياس رقيقة
تحتاج آلة تقطيع الألواح الرقيقة إلى قطع بسرعة عالية 120m / min ، 150m / min ، 200m / min ، وبالتالي حوالي نصف ساعة يمكن أن تقطع ملفًا واحدًا ، بالإضافة إلى
يتم ترتيب آلية فعالة لتقصير الوقت ، ويمكن الانتهاء من وقت التحميل والخيوط والتفريغ في غضون 10 دقائق ، ويمكن أن تقطع كل 8 ساعات 10 لفات (10 لفات × 15T = 150T).
الشخصيات:
- سرج تخزين الملف: ضع الملف جاهزًا على السرج ، يمكن أن تأتي عربة الملف (عربة) أسفل الملف وترفعه ، مما يقلل من وقت عمل الرافعة العلوية وتجنب تلف الملف الصلب إذا وضعت الرافعة الملف مباشرة على عربة الملف.
- عربة تحميل الملف: إما عربة من النوع الأرضي أو نوع الحفرة ، تضمن تحميل الملف بكفاءة على مغزل غير ملفوف.

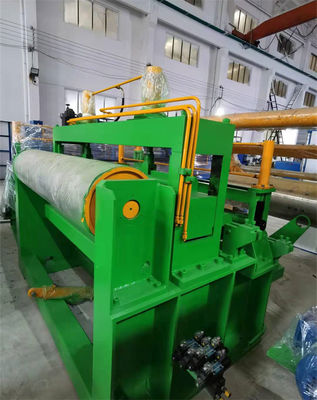

- مغزل مغزل مفرد: مغزل تمدد هيدروليكي مناسب لـ 508 مم ، ويمكنه تثبيت شرائح إضافية أو جلبة مطاطية لفك ملفات تعريف أكبر.يختلف الحمل على المغزل باختلاف أبعاد الملفات المعدنية.
- ذراع ضغط رأس لفائف ، لوحة تجريف مقشرة: تتعاون مع بعضها البعض لفتح رأس الملف وإرساله إلى وحدة التغذية بالقرص.
- وحدة التغذية بالقرص ومعدات التسوية المسبقة: في الخيوط أرسل رأس الملف للأمام إلى آلة التقطيع ، في الوضع التلقائي ، متزامن مع المشقق باستمرار إرسال الشريط إلى حلقة المجمع.
- 1 # أول حلقة تراكم في الأرض: لوحة الرفرفة الهيدروليكية كجسر للسماح للصفائح الرقيقة بالمرور أثناء مرحلة الخيوط ، في الوضع التلقائي ، تتراكم رحلة الفولاذ في حفرة الحلقة لمزامنة تغذية القرص وسرعة التقطيع ، مع عيون كهربائية على جدران الحفرة للتغذية الراجعة.
- بكرات الضغط والموجه الجانبي: لتوجيه الشريط الفولاذي أفقيًا وعموديًا في وسط آلة الحز.قم بضبط الدليل الجانبي يدويًا لعرض الشريط الفولاذي.
- الآلة الرئيسية ، آلة الحز: تشمل زوجًا من أعمدة السكين المتوازية ، وحامل شق متحرك واحد ، وحامل شق ثابت ، وآلية لولبية لولبية ، ومحرك ونقل يتم التحكم فيهما بواسطة محرك تيار مستمر / تيار متردد.
- ملف خردة الحافة: خردة حافة الرياح ، يتم توفير شد اللف بواسطة محرك دائري من خلال عجلة الاحتكاك.
- 2 # حفرة حلقة المجمع: نفس الهيكل مع حفرة تراكم 1 # ، لضمان سرعة متزامنة للحز والارتداد ، لا تتشابك شرائط الشق أبدًا في الحلقة.
- وحدة قياس الشد والسرعة: نوع لباد الصوف الهيدروليكي أو نوع الشد من نوع الأسطوانة توفير الارتداد ، تشفير قياس سرعة الخط قبل الارتداد.
- أسطوانة الانحراف والفاصل المسبق: قبل الارتداد ، افصل شرائط الصلب بالترتيب واتجاه شرائط التوجيه للارتداد بمغزل القراص.
- فصل الأوتار واللفائف: إما مغزل غير ملحوم أو مفتوح ، للتأكد من الارتداد الجيد ، سنام اللف ≤0.5 مم ، فرق الحافة ± 0.10 مم.
- نظام التحكم الكهربائي: Siemens PLC للتحكم في خط الحز الذي يعمل بسرعة عالية 200m / min
المعلمات:
| خط القطع 0.2 -2 X 1250 150mpm | المعلمات |
| لفائف الصلب القادمة | ID508mm ، 610mm ، OD1800mm ، وزن الملف 20T |
| لفائف الأطفال الجاهزة | ID508mm ، OD1800mm ، وزن الملف 20T كحد أقصى |
| عرض لفائف الأم | 300-1250 ملم |
| عرض لفائف الأطفال | 20 مم -600 مم |
| عدد الحز | 1 مم × 30 فتحة ؛2 مم × 15 فتحة |
| المحركات الرئيسية | آلة قص 90KW + آلة إعادة لف 110KW |
| سكين القطع | ID205 × OD320 × 10/15 مم SKD11 HRC58-61 |
| مغزل إعادة اللف | مغزل سلس |
| اختياري | قاطعات التبادل السريع ، تفريغ الباب الدوار |
| سرعة القطع | 0-100-150mpm قابل للتعديل |
| ترتيب | Siemens PLC ، Parker Drive ، Vitory Valves |
| دقة القطع | عرض الشق ± 0.1 مم ؛الحدبة ± 0.1 مم / م ؛سمك 5٪ ؛نكص سنام <0.5 مم |

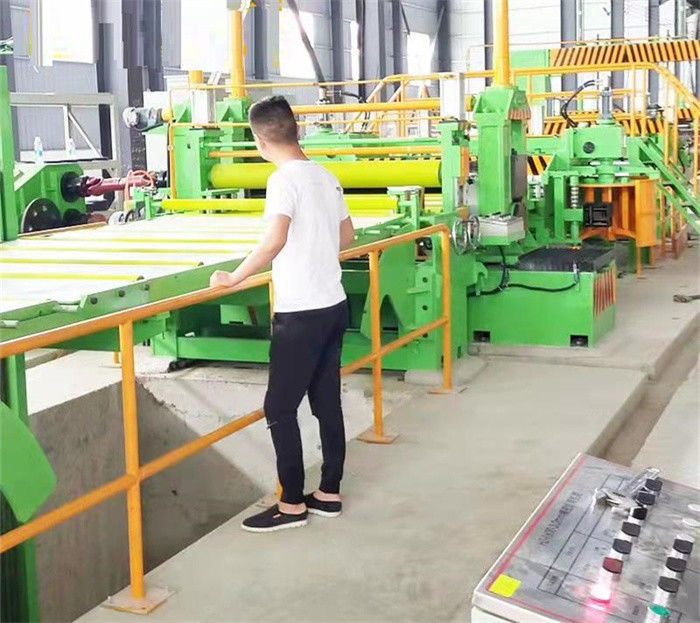

تَخطِيط:
