آلة خط الحز الثقيل آلة حز لفائف الصفيحة الفولاذية 3-12 X 2000

آلة خط الحز الثقيل آلة حز لفائف الصفيحة الفولاذية 3-12 X 2000
Basic Properties
country of origin
وشى ، الصين
Brand Name
Jinye
PRODUCT MODEL
(3-12) X 2000
Trading Properties
MOQ
1 مجموعة
Packing
7 × 40HC
period for dispatch
180 - 210 يومًا
payment method
L / C ، T / T
Supply Capacity
5 مجموعات في السنة

Product Details

إبراز:

آلة خط حز المقاييس الثقيلة

,

آلة خط الحز 12 × 2000

,

آلة حز لفائف الصفيحة الفولاذية 3 مم

Heavy Gauge: 3-12 مم
Coil Width: 800-2000 ملم
Coil Weight: 30 ت ، 32 ت ، 35 ت
Number Of Slitting: 12 مم × 4 قطع
Slitting Speed: 0-50 م / دقيقة قابل للتعديل
Land Area: 45 م × 10 م
Total Power: 550 كيلو واط
Recoil Mandrel: قطر 760 مم
Tension Type: 5 بكرات
Uncoiler: رؤوس مزدوجة
Product Brief
خطوط حز لفائف الصلب الثقيلة لقطع لوحة الملف السميك في الاتجاه الطولي ، مثل 8 مم ، 10 مم ، 12 مم ، 14 مم من الفولاذ الطري ، أو الشد الثقيل عالي الشد ، مثل 4 مم ، 5 مم ، 6 مم ، 7 مم ، 8 مم ، إلخ ... ، يجب أن تتحمل الآلة ثقلاً يجب أن يكون هيكل الحمل والماكينة قويًا هيكلًا قويًا! لقد قمنا بتوريد آلة حز ...
Product Description

خطوط حز لفائف الصلب الثقيلة



لقطع لوحة الملف السميك في الاتجاه الطولي ، مثل 8 مم ، 10 مم ، 12 مم ، 14 مم من الفولاذ الطري ، أو الشد الثقيل عالي الشد ، مثل 4 مم ، 5 مم ، 6 مم ، 7 مم ، 8 مم ، إلخ ... ، يجب أن تتحمل الآلة ثقلاً يجب أن يكون هيكل الحمل والماكينة قويًا هيكلًا قويًا!

لقد قمنا بتوريد آلة حز الألواح السميكة عالية الشد لطراز الهند 6 × 2000 ، وخط الحز ذو الرؤوس المزدوجة 8 × 2000 إلى الجزائر وروسيا ، وآلة الحز 12 × 1250 مم إلى السوق المحلية في سيتشوان.



مميزات :

  1. آلة تفكيك اللفة المخروطية المزدوجة ذات الحاجز الكبير: غالبًا ما تكون صفائح الملف الفولاذية السميكة ثقيلة بقطر خارجي كبير ، ويمكن أن يكون الحد الأقصى لوزن الملف 30-40T والقطر الخارجي يصل إلى حوالي 2200 مم.أقطار الملف الداخلي ليست منتظمة جدًا ، وتبدو على شكل بيضاوي ، ويمكن للمغياطين المخروطية المعاكسة دعم الملف داخلها بسهولة.
  2. جهاز التسوية القوي قبل الحز: تم لف الصفيحة السميكة لتصبح لفائف في خط درفلة ، نصف قطر اللف للشرائط قوي ، يمكن أن يقوم جهاز التسوية القوي بتسوية نصف قطر ثني الملف ليصبح مسطحًا ، وجاهزًا للحز لاحقًا.
  3. خمسة شد أسطواني: توتر الأسطوانات الخمسة هو 3 على هيكل 2 بكرة ، مع الحفاظ على شرائط الصلب عن كثب تحت شد الارتداد المستقر
  4. شرائط تفصل إطار الضغط فوق جهاز إعادة اللف: لضمان الارتداد المستمر ، يجب تثبيت كل شريط بالترتيب وإحكام طبقة واحدة فوق الطبقة السفلية ، وإطار مكبس الفصل الهيدروليكي يقف بثبات على الأساس ، ويضغط على عمود الفصل على شرائط الارتداد بواسطة أسطوانتين هيدروليكيتين.
  5. آلة التقطيع وإعادة اللف: الهيكل هو نفسه الطبيعي ، وأقوى بكثير ، وبعض الأجزاء تعتمد مادة خاصة.عمل الحز واللف بالتزامن عن طريق التحكم PLC.
  6. دليل الضبط الجانبي الميكانيكي: بالنسبة لصفيحة قياس السماكة ، يتم تشغيل الضبط الجانبي للموجه عن طريق الضغط على الزر الموجود على اللوحة.
  7. اثنان من لفات الخردة في كل جانب: يتم تشغيلهما بشكل مستقل بواسطة محرك تردد تيار متردد كبير ، مع إزاحة لف الخردة.
  8. التحكم الكهربائي: توجد خزانة CCD خلف آلة الحز على جانب القيادة ، وتجلس لوحات المشغل أمام الماكينة ، والتي تحتوي على شاشات تعمل باللمس و Siemens PLC.

 التكوين والمعلمات:



رقم. تعبير معامل
1 سيارة لفائف التغذية 35 ت
2 فك مغزل مزدوج Φ500-800 مم ، حمولة 35T
3 مغذي قرصة وخمسة أسطوانات مستوية Φ210 مم ، 90 كيلو وات
4 القص الهيدروليكي 12 × 2000
5 طاولة لفة ناقل الحركة طول 4000 مم
6 دليل جانبي وبكر الأسطوانة 500-2000 مم
7 آلة الحز Φ320 مم ، 300 كيلو وات
8 اللفاف الخردة الحافة وذيول الأشرطة اضغط 11 كيلو واط × 2
9 تراكم الحفرة طول 6000 مم
10 فاصل مسبق ، موتر ، بكرة موازنة فصل مرتين ، 3 على 2 بكرات التوتر
11 ReCoiler (مع أقراص فصل ، دافع) Φ320mm ، 350KW ، 35T
12 عربة تفريغ الملفات 35 ت
13 النظام الهيدروليكي صمامات ريكسروث ، مضخة يوكن
14 نظام التحكم الكهربائي محرك Parker DC و Siemens PLC وشاشة تعمل باللمس



تَخطِيط:

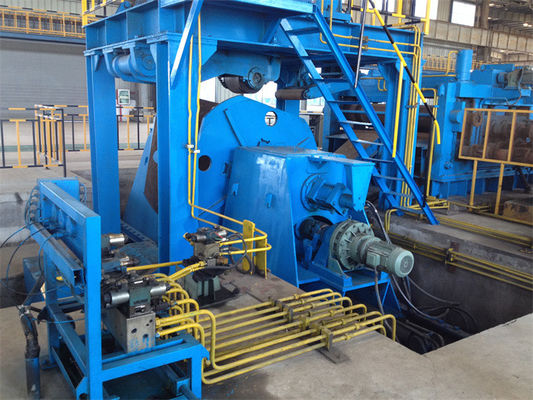

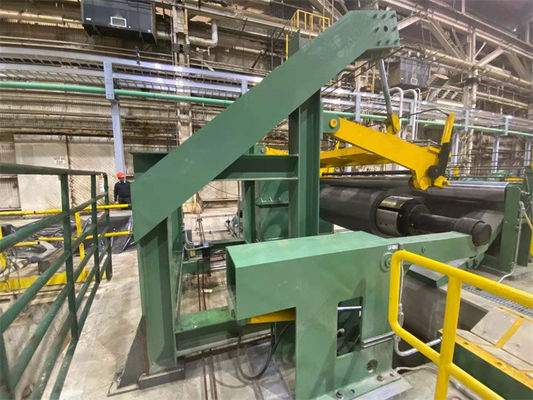

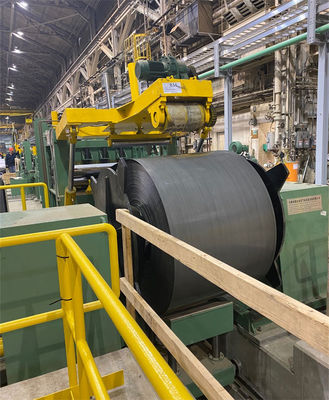

آلة خط الحز الثقيل آلة حز لفائف الصفيحة الفولاذية 3-12 X 2000

آلة خط الحز الثقيل آلة حز لفائف الصفيحة الفولاذية 3-12 X 2000آلة خط الحز الثقيل آلة حز لفائف الصفيحة الفولاذية 3-12 X 2000
