تفاصيل المنتج:
|
| اسم المنتج: | آلة قطع خطوط الصلب | مادة لفائف الصفائح: | 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆 |
|---|---|---|---|
| عرض الورقة: | 600-1600 ملم | سمك ورقة: | 0.2-3 مم |
| سرعة القطع: | 80 ميجابكسل | معرف الملف: | 508 مم ، 610 مم ، 760 مم |
| ملف OD: | 2000 ملم | وزن الملف: | 30 ت |
| عدد الحز: | 6 مللي متر 8 فتحات | دقة القطع: | + -0.12 ملم |
| الصناعات المطبقة: | الطاقة والتعدين، الاستخدام المنزلي، الفنادق، البيع بالتجزئة، المزارع، أعمال البناء ، محلات الملابس، | نقاط البيع الرئيسية: | دقة عالية وإنتاجية عالية وتكلفة منخفضة وسرعة عالية |
| خدمة ما بعد البيع: | الدعم عبر الإنترنت، التثبيت الميداني | بعد خدمة الضمان: | دعم فني للفيديو ، دعم عبر الإنترنت ، صيانة ميدانية |
| إبراز: | خط حز اللفائف المدرفلة على الساخن الأوتوماتيكي,آلة خط حز الفولاذ 6 × 1600,آلة خط حز الفولاذ الكربوني HR |
||

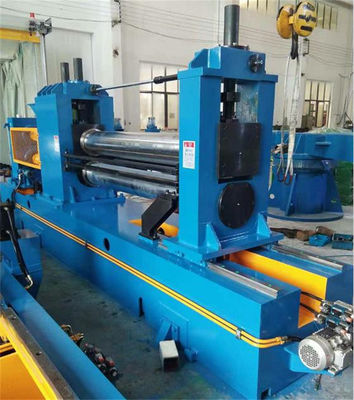

آلة قطع خطوط الصلب الكربوني HR المطاط الساخن(1-6 × 1600)
أوراق الفولاذ الكربوني هي الأوراق المعدنية الأكثر شيوعًا ، ومعظم أوراق الفولاذ الكربوني هي فولاذ منخفض الكربون (فولاذ خفيف) ، والأوراق الفولاذية المتوسطة والعالية الكربونية هي فولاذ عالية الجودة عالية الجاذبية ،الملفوفات الصلب الكربوني HR المطاط الساخن هي نطاق أكثر سمكا من الألواح الصلبة قبل عملية المطاط البارد، سمكها أكثر من 2 ملم، HRC عادة للتطبيقات الهيكلية مثل أنابيب الصلب، أعمدة الرف والحزم، الأطر والحواف.
خط قطع HRC قوي لتحمل الحمل الثقيل من جلد أكسيد، هو الكفاءة العالية لإعطاء إنتاج جيد.واحد خط قطع ورق الملفوفة الساخنة يمكن أن توفر الشرائط الشق ل اثنين أو ثلاثة مصانع أنابيب ERW، أربعة أو خمسة آلات تشكيل اللف.
نحن نعلم جيداً متطلبات العملاء لخطوط قطع الملفات المطاطية الساخنة وما هي التكوينات التي تناسب السوق.لقد زودنا المئات من مجموعات آلات قطع الموارد البشرية للعملاء في جميع أنحاء العالممرحباً باستفساراتكم
التكوين:

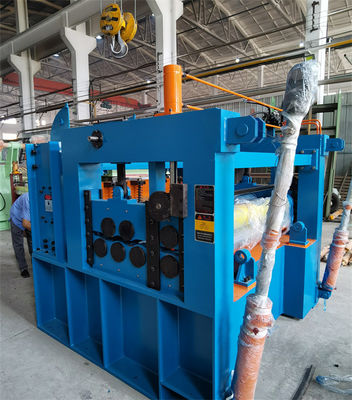

1) طائرة تحضير السرج
2) إزالة الملفوفة المزدوجة
3)جهاز تصويب ورشة رأس الملف
4) أدوات الزقاق المزدوجة و 5 أدوات لتحقيق المستوى و مقص رأس الملف
5) طاولة التدحرج في ناقل الحركة
6)دليل جانبي قبل الشق
7) القواطع ((تبادل الرؤوس المزدوجة سريع اختياري)
8) ريلر الحافة الخردة ((تقع أسفل جدول التروس)
9) جهاز تجميع الحفرة
10) المفرق المسبق والمتوتر ، عجلة الرافعة
11)المحرك مع دعامة الصحافة الفاصلة
12) سيارة تفريغ الملف
13) النظام الهيدروليكي، النظام الهوائي
14) نظام التحكم الكهربائي
عملية التخطيط:

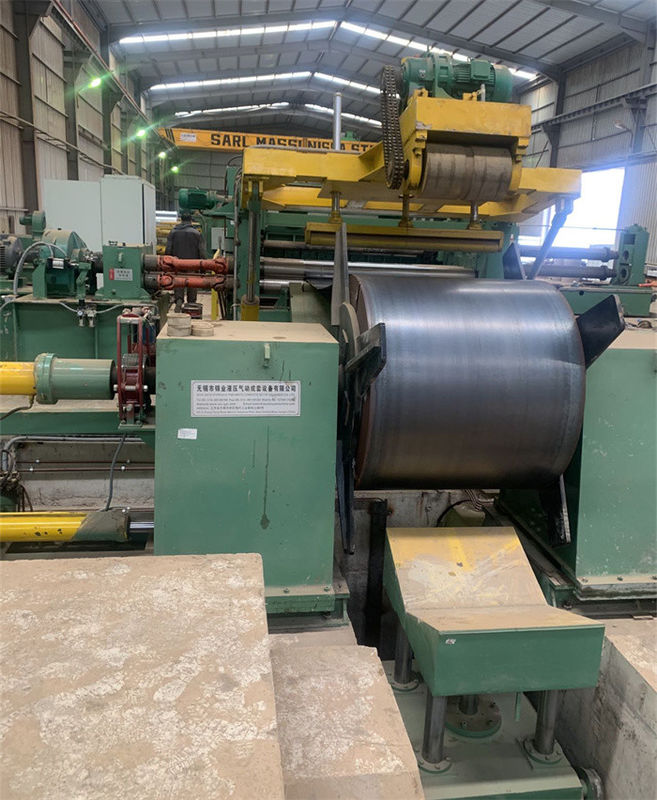

عربة تحضير الملفات، عربة تحميل الملفات، مكشوف بطاقة واحدة مع رولر الصحافة، قشّار رأس الملفات، مطعم الزعانف و 5 أدوات لتحديد المستوى المسبق، قشر، حلقة حفرة 1، دليل الجانب، شرير، ملفات الخردة،حلقة الحفرة 2، مشد وفرز قبل، بعد القطع ومركب الانحراف، ريكولر مع فاصل الذراع العلوية، عربة تفريغ الملف، (الدوران)
المعلمات:
| خط الشق 1 -6 X 1600 80mpm | المعلمات |
| الملفات الفولاذية القادمة | ID508mm، 610mm، OD2000mm، وزن الملف 30T |
| طوابير الأطفال المنتهية | ID508mm، OD2000mm، وزن الملفات 30T max |
| عرض الملف الأم | 600-1600ملم |
| عرض لفائف الأطفال | 50ملم -1600ملم |
| عدد قطع | 1mm × 30slits؛ 6mm × 8slits |
| المحركات الرئيسية | المقطعة 132 كيلوواط + المقطعة 160 كيلوواط |
| سكين قاطع | ID250 x OD380 x 20mm SKD11 HRC58-61 |
| قاطع الدوار | 508 ملم من القضيب |
| اختياري | أجهزة التبادل السريع، تفريغ الحاجز |
| سرعة التقطيع | 0-80mpm قابلة للتعديل |
| التكوين | سيمنز PLC، محرك باركر، صمامات فيتوري |
| دقة القطع | عرض الشق ±0.15mm؛ الكامبر ±0.1mm/m؛ البر 5٪ من السُمك؛ كوخ الارتداد <0.5mm |
التكوين:
| الجزء | المواد، المعالجة، العلامة التجارية |
| عمود، محور، أدوات | 40Cr، HB250-275, سطح HRC55-58 |
| شفرة الشق | 42CrMo التصنيع ، HB280-300 ، سطح MF HRC50-55 ، طلاء الكروم الصلب ، البوليس السطحي |
| الإطار، القواعد | Q235-A,Q345 لحام ألواح الصلب ، معالجة التسخين |
| جسد علبة التروس | Q345 لحام الألواح، المعالجة الحرارية، رمي الرمال، طلاء البرايمر |
| أجهزة التروس: | صلب 40Cr ، HB240-255 ، أسنان صلبة ، أسنان مطحونة |
| شرائح الـ Uncoiler Recoiler: | 45# الصلب الساطع، التشديد، طلاء الكروم الصلب والنظافة |
| مضخة هيدروليكية | المضخة المتغيرة |
| PLC | سيمنس S200 |
| محامل | HRB، ZWZ، SKF |
| أجزاء هوائية | الهجوم الجوي، SMC |
