خط تقطيع المعادن الأوتوماتيكي عالي السرعة آلة حز لفائف الفولاذ المقاوم للصدأ 0.3-3 X 1600

آلة قطع لفائف الفولاذ المقاوم للصدأ بدقة عالية (0.3 -3 x 1600)

آلة قطع ورق الفولاذ المقاوم للصدأ عالية الدقة لديها هيكل قوي جدا ويتطلب تصنيع دقيق جدا.

الفولاذ المقاوم للصدأ، مثل SUS200، SUS300، SUS400 سلسلة، مقارنة مع الفولاذ الكربوني العاديSTS لديها قوة أكبر قوة السلع ≤550Mpa قوة الشد ≤780Mpa.

.

ورقة الفولاذ المقاوم للصدأ هي فولاذ عالي الجودة، وتتطلب دقة عالية عالية الجودة قطع. سطح ورقة ستس مشرق، وينبغي أن تكون محمية بشكل جيد في عملية قطع والتراجع،سيتم طلاء عجلات ناقلات السيارات بمطاط مطاطي.

التكوين والخصائص

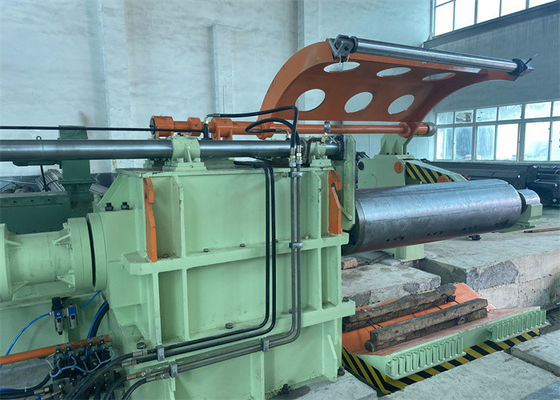

1. قوية جدا decoiler و coil فتح الصحافة رولر و peeler شفرة لوحة، للحفاظ على الملف الصلب بشكل ثابت في الوقت من شريط الصلب يتم سحبها، وإرسال رأس شريط في جهاز تغذية قرص.

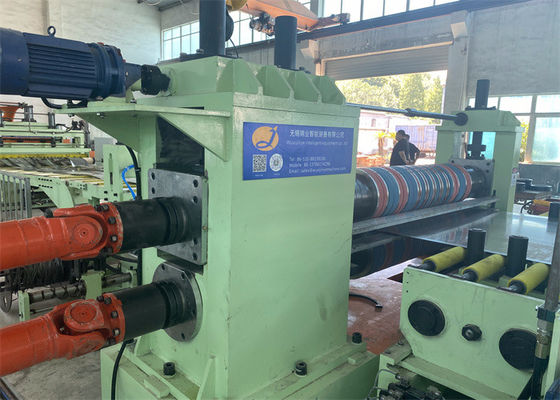

2.القطعة المقطعة: المقاعد والعمود والسكاكين أكبر وأقوى من القطعة المقطعة العادية. قوة محرك القيادة حوالي 50٪ أكثر من قطعة النموذج العادية.

3جميع أدوات التروس مغلفة بمطاط PU لتجنب الخدش على سطح صفيحة STS.

4.حلقة حفرة التجميع أطول وعميقة بما فيه الكفاية لضمان تراكم شريط الصلب

5وحدة توفير التوتر تمتلك كل من الدوال والصوف لتوفر التوتر المستقر القابل للتعديل للتراجع.

6.المركبة لديها منفصل فوق الذراع من نوع الإطار البوابة ، من الأعلى إلى شرائط الفصل المضغوطة

7سرعة القطع عادة ما تكون محدودة ضمن 80m / min.

8سكاكين القطع ستكون من مواد خاصة SKD11، H13K، SLD، الخ

9يجب أن يكون النظام الهيدروليكي، مثل الأسطوانات الهيدروليكية، الصمامات، قويا وأكثر متانة.

دقة القطع:

• مساحة التسامح بين عرض الشق: 0.10 ملم؛ عرض الشق < 300 ملم، سمك < 1.2 ملم، مساحة التسامح بين عرض الشق 0.05 ملم.
• الشريط الشعاعي: 0.5 ملم / م للشريط الأوسع من 300 ملم ، 1.0 ملم / م للشريط < 300 ملم. الشرائط الحافة داخل 100 ملم من حافة الملف الأساسي ليست ضمن القيود.
• الحفر: 0.05 ملم، أو لنقل، لا يزيد عن 5٪ من شريط سمكها أكثر من 1 ملم في قطع بسرعة ثابتة في ظل ظروف السكاكين الحادة والفجوات السكاكين المناسبة.
• الارتداد متذبذبة ± 0.5 ملم (في سرعة ثابتة، تغيير السرعة ليس سريعا جدا
• إعادة التدوير: ± ± 2.0 ملم (في أقصى قطر لف

عملية التخطيط:

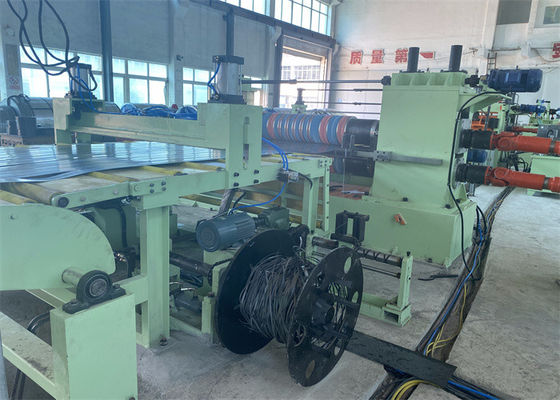

عربة تحضير الملفات، عربة تحميل الملفات، مكشوف بطاقة واحدة مع رولر الصحافة، قشّار رأس الملفات، مطعم الزعانف و 5 أدوات لتحديد المستوى المسبق، قشر، حلقة حفرة 1، دليل الجانب، شرير، ملفات الخردة،حلقة الحفرة 2، مشد وفرز قبل، بعد القطع ومركب الانحراف، ريكولر مع فاصل الذراع العلوية، عربة تفريغ الملف، (الدوران)

المعلمات:
