آلة خط حز مقياس الضوء عالية السرعة 0.3-3 X 1250mm

خط حز بمقاييس ضوئية عالية السرعة (0.3-3 X 1250)

يمكن أن تكون سرعة خط قطع الألواح ذات مقياس الضوء عالي السرعة 120m / min ، 150m / min ، 200m / min في الحز الأوتوماتيكي ، لتقصير الوقت ، يتم ترتيب آلية فعالة ، وقت التحميل ، الخيوط والتفريغ يمكن الانتهاء في غضون 10 دقائق.في المتوسط ​​، يحتاج ملف 15T إلى 30 دقيقة ، ويمكن أن ينتج كل يوم 8 ساعات 240T.

يتم تقطيع الصفائح المعدنية ذات مقياس الضوء المستمر بسرعة عالية وبدقة عالية ، يجب تصميم كل وحدة من خط الحز بشكل متقن وتشكيلها وتجميعها وتركيبها لضمان عملية حز سلسة ، وفي الوقت نفسه ، يجب مراعاة الخصائص الخاصة لمادة الشريط المعدني الرقيق.نحن أغنياء من ذوي الخبرة في التصميم ونصنع خطوط حز مخصصة ذات سرعة عالية ودقة عالية لحز الصفائح المعدنية الرقيقة.

لقد قمنا بتوريد خطوط التقطيع إلى إندونيسيا وماليزيا والهند والفلبين وفيتنام والمملكة العربية السعودية والإمارات والعراق والأردن ومصر والجزائر ونيجيريا وغانا وكوستاريكا والبرازيل وفنزويلا وكولومبيا والولايات المتحدة الأمريكية وكازاكستان وروسيا وأوكرانيا ، إلخ.

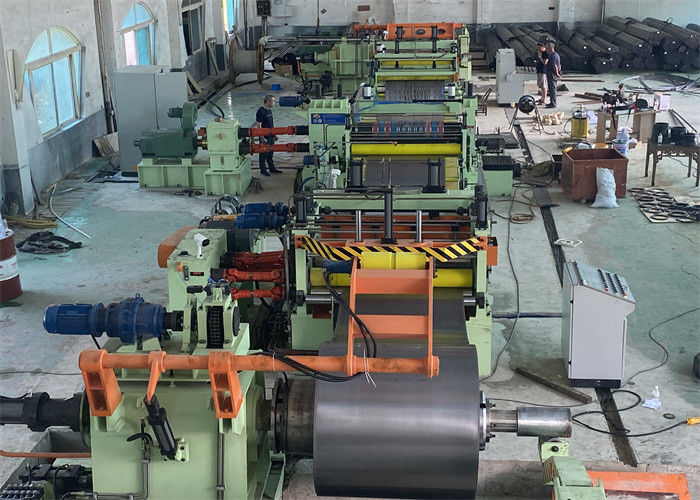

التكوين والتخطيط

سرج تحضير الملف ، عربة تحميل الملف ، أداة فك اللفة ، فتاحة رأس الملف ، وحدة التغذية بالقرص ومستوى ما قبل التسوية ، القص ، مجمع الحفرة 1 ، دليل الدخول ، جهاز التقطيع ، جهاز لف الخردة ، مجمع الحفرة 2 ، الموتر والفاصل المسبق ، القص اللاحق وأسطوانة الانحراف ، recoiler مع فاصل overarm ، عربة تفريغ الملف ، (الباب الدوار)

• Uncoiler: عادةً نوع ناتئ مغزل مفرد لتحميل الملف 15-20T

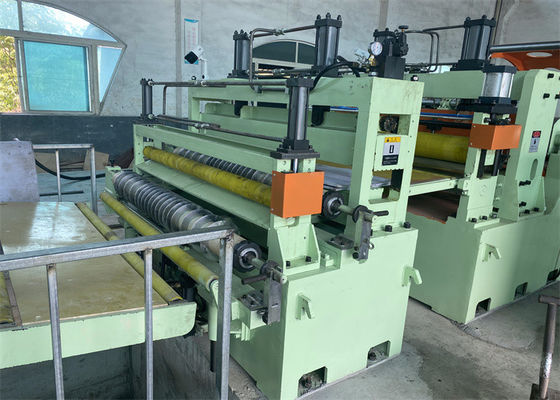

• آلة التقطيع هي معدات القلب لخط الحز ، العرش المزدوجة لسكاكين القرص للتثبيت ، التبادل السريع للقطع المزدوج اختياري
• أسطوانة ضغط ذيول مشقوقة: مثبتة على طاولة لف فوق لفات الخردة ، للضغط على ذيول الشقوق التي لا تسقط في حلقة الحفرة.
• بكرة ضغط لإزالة الأزيز: قبل الشد ، اضغط على شفرات على حواف الشرائط.
• محطة الشد: تقوم قنوات التلامس بحزم من اللباد لتوفير توتر اللف ، وضغط الشد قابل للتعديل.
• بكرة تشفير العاكس: انحراف اتجاه الشرائط وقياس سرعة الخط للتحكم في التزامن بين الحزّ وجهاز إعادة اللف
• جهاز إعادة اللف: مغزل غير ملحوم أو شرائح عادية متوفرة ، لتصفية الشرائط بالترتيب تحت شرائط الضغط التي تفصل.

المعلمات

تخطيط الرسم
