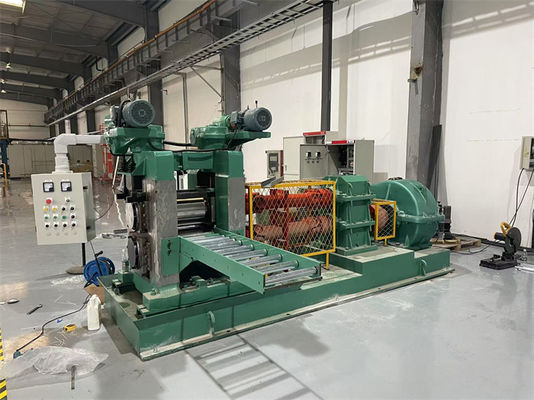

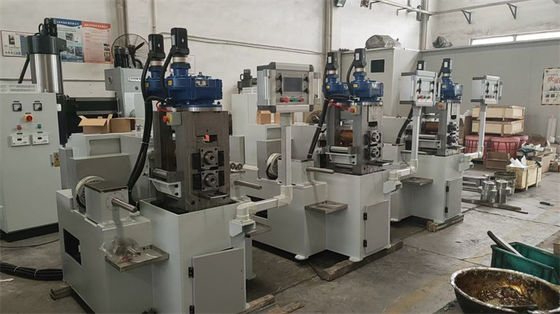

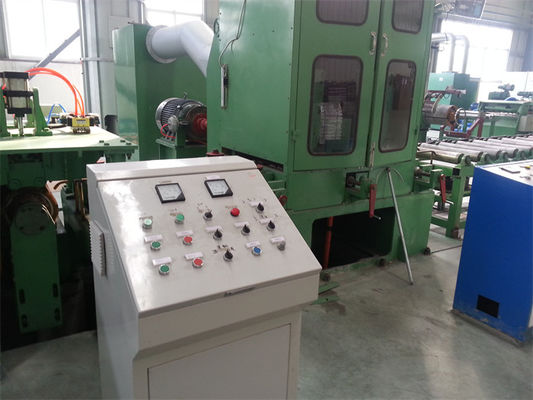

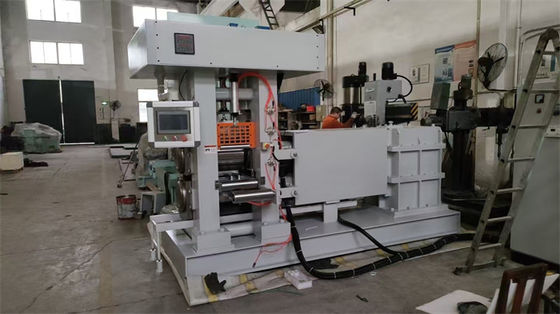

مصنع التدحرج البارد المختبر الصغير للبحث والتطوير 100-300mm عرض 2Hi 4Hi

مصنع التدحرج البارد المختبر الصغير للبحث والتطوير 100-300mm عرض 2Hi 4Hi

مطحنة المختبرات الباردة الصغيرة هي نوع من المطحنة الباردة الصغيرة،النظام المدمج، الهندسة الدقيقةمصممة لمحاكاة عمليات التنقيب الصناعي للمعادن في بيئات البحث المتحكم فيها.سيطرة لا مثيل لها، ودقة، وتنوعللدراسات المعدنية. أنها تسمح باستكشاف فعال من حيث التكلفة لميكانيكا التدحرج، وتسريع الابتكارات المادية وتحسين العمليات.يقوم بتشويش بلاستيكي للصفائح / الشرائط المعدنية عند الحرارة,درجات حرارة الغرفة أو الحرارة المحيطةمن خلال الأدوار الدوارةالأهدافمن:

• خفض السماكة(من ملم إلى رقائق مقاس ميكرومتر)
• تعزيز التشطيب السطحي
• تعديل هيكلي صغير(على سبيل المثال، صلابة العمل، مراقبة الملمس)
• ضبط الخصائص الميكانيكية

- نعمتستخدم على نطاق واسع فيالتطبيقات:

محاكاة العمليات، البحث والتطوير في المواد، البحث الأساسي، التعليم، إنتاج النماذج الأولية، الخ

الخصائص

1التصميم المدمج

تركيب على سطح المقعد أو مستقل.

قوة التدحرجعادة 5 ٪ 100 طن متري (مقارنة مع 1000 + طن على نطاق صناعي).

أبعاد اللف:قطر لفة العمل: Ø20~200 مم

طول البرميل المتحرك: 100~300 ملم

قدرة المواد:

العرض: 50~300 ملم

السماكة الأولية: 0.1~5 ملم → السماكة النهائية: <1 μm~0.5 ملم (ألواح).

2دقة عالية والتحكم

تحكم الفجوة على مستوى الميكرون:أنظمة الدفع بالخادم أو الهيدروليكية (دقة: ± 1 × 10 ميكرومتر).

معدات متقدمة:مراقبة في الوقت الحقيقي لقوة التدحرج والفجوة والسرعة والتوتر ودرجة الحرارة

الأتمتة القابلة للبرمجةجداول متعددة الممرات التي يتم التحكم بها بواسطة PLC / PC ، والحد من المتغيرات ، ومواصفات التوتر.

تحكم التوتر الاختياري:المكاملة uncoiler / coiler لمحاكاة التدحرج الشريط.

3المرونة

ملفات قابلة للتبادل:خيارات المواد (الفولاذ، كربيد التونغستين) ، والصفات السطحية (الملمعة، الملموسة) ، والصفحة (سطح، متوجة).

نطاقات واسعة من المعلمات:السرعة القابلة للتعديل (0.1~30 م/دقيقة) والخفض لكل مرور (1~50%).

إضافات وحدات:وحدات التدفئة / التبريد ، مقاييس سمك في الخط ، أو أجهزة مسح السطح.

4السلامة

محطات الطوارئ، وقفلات الأمان، ومحاطات حماية تتوافق مع معايير المختبر.

المكونات الرئيسية

الإطار:غطاء صلب (تصميم مسار مغلق أو قصير التوتر) لمقاومة قوى التدحرج.

أدوات العمل:طلاء دقيق، أدوات صلابة عالية للتواصل المباشر مع المواد.

طوابير الاحتياطي (4 طواحين/6 طواحين):الحد من انحناء لفة العمل للحصول على سمك موحد.

نظام التشويش:

التشغيل الميكانيكي (سيرفو + مسدس الكرة) أو الهيدروليكي.

نظام القيادة:المحرك (AC / DC / servo) + علبة التروس + ربط الدوران.

الإرشادات المادية:طاولات الدخول والخروج مع محاذاة جانبية.

نظام التحكم في التوتر (اختياري):محرك إزالة الملفات / الملفات مع خلايا الحمل.

أجهزة الاستشعار و DAQ:محولات القوة، مشفرات، ميكرومترات ليزر، الخ

واجهة المعلومات/البرمجيات:إعداد المعلمات، تسجيل البيانات، وتصور العملية.

المواصفات

المواد المتوافقة

الفولاذ (منخفض الكربون ، غير المقاوم للصدأ)

سبائك الألومنيوم/النحاس/التيتانيوم/المغنيسيوم

السوبر سبيكات النيكل

المواد المدمجة المعدنية

أوراق المعادن الثمينة (Au, Ag)

المزايا

✔تكلفة تشغيل منخفضة(طاقة/مساحة/صيانة مقابل مصانع صناعية)
✔تجارب سريعةمع ظروف عالية التكرار
✔جمع بيانات شاملةلتحليل الخصائص الهيكلية للعملية
✔سير العمل القابل للتخصيص(أوضاع مرور واحد/متعدد، التوتر/الضغط)
✔الحد الأدنى من مخاطر السلامةلبيئات المختبرات
