تفاصيل المنتج:
|
| المنتج: | آلة فتح لوح لفائف المقياس الثقيل | مادة لفائف: | SAE 1008 ، 1010،1020،1026 ، ST-52 ، CK-45 |
|---|---|---|---|
| القوة المادية: | YS430MPA TS600MPA | سمك لفائف الصلب: | 3-14 ملم |
| عرض لفائف الصلب: | 800-2000 ملم | وزن الملف: | ماكس 35T |
| عدد الحز: | 14mm 3strips | سرعة القطع: | 0-50 م / دقيقة |
| إجمالي الطاقة: | 700 كيلو واط | رمح المشقق: | 360 ملم |
| نكص مغزل: | 760 ملم | نوع التوتر: | 5 رولز محرك المحرك |
آلة قطع الصفائح الثقيلة للفضلات الصلبة لأكثر من 10 ملم 35T

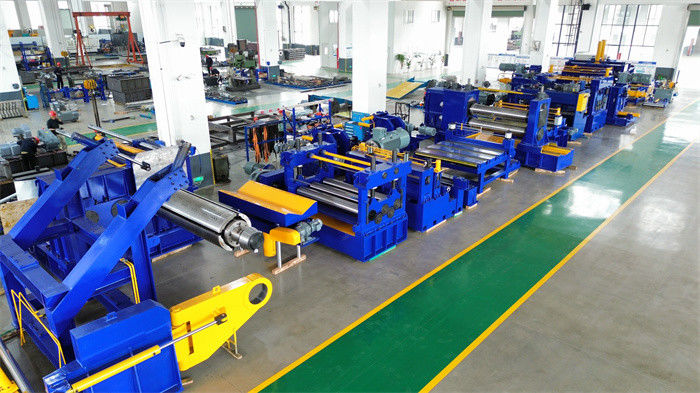

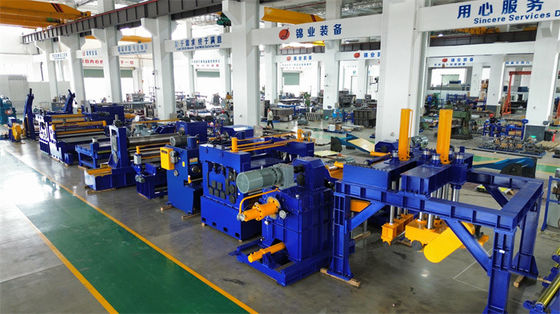

أجهزة قطع الصفائح الثقيلة متخصصةخط الإنتاجتستخدم لقطع ألواح معدنية واسعة (عادة 3 ملم أو أكثر سمكًا) طوليًا إلى أشرطة ضيقة متعددة.Wتطبق بشكل جيد في معالجة الصلب،صناعة أنابيب ERW، صناعة ملفات تعريف المعدات،بناء السفن، تصنيع الأوعية الضغطية، آلات البناء، والصناعات الأخرى.نحن نصمم ونصنع خط قطع لفائف الفولاذ الكربوني 14 × 2000 للسوق الهندية، والخط بأكمله حوالي 200 طن من الوزن، يتم شحنها بواسطة 8 حاويات (اثنان منها هي رفات مسطحة).

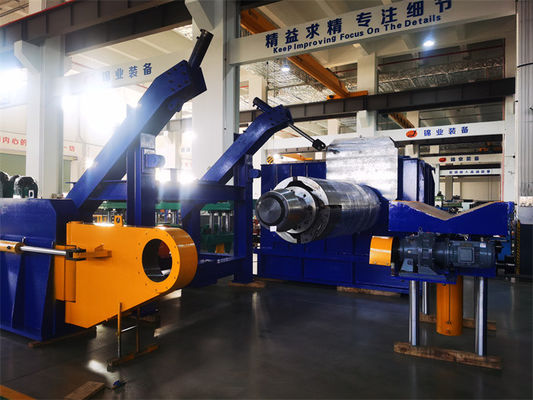

35T عربة تحميل لفائف، 35T لفائف مزدوجة مفتوحة، فتح رأس لفائف الإطار البوابة، لفائف مزدوجة & 5rolls preleveler، قشر رأس لفائف، حلقة الحفرة الأولى ((طاولة لفائف نقل)
قسم القطع
الدليل المركزي، شق (تغيير النسبة المزدوجة المتاحة) ، تقليص الحافة والتلف، حلقة حفرة ثانية
قسم التدوير
مفصل قبل مرتين، صوف شعرت بطاقة التوتر، 5rolls التوتر، لفة الانحراف، recoiler مع مفصل الصحافة، عربة تفريغ الملف
النظام الهيدروليكي والهوائي والكهربائي
محطات هيدروليكية ومحطات صمامات وأنابيب
غرف المحركات الكهربائية، لوحات المشغل
ملحقات القص
السكاكين المقطعة والمسافرات والقرصات والمسافرات الخ
المعلمات:
قدرة التقطيع
| سمك | الحد الأقصى لعدد قطع | السرعة القصوى |
| 13-14ملم | 3 أشرطة | 30m/min |
| 11 إلى 12 ملم | أربعة أشرطة | 30m/min |
| 8 إلى 10 ملم | 6 أشرطة | 30m/min |
| 7 إلى 8 ملم | 10 أشرطة | 40m/min |
| 5 إلى 6 ملم | 15 شريط | 50m/min |
| 2 إلى 3 ملم | 18 شريط، 32 شريط | 60m/min، 40m/min |
| البند | المعلمات | |
| 1 | عربة تحضير الملف، عربة تحميل الملف | 35Tload، 4KW المحرك المشي |
| 2 | مُكشّف مُكشّف مزدوج، | لفائف النحاس 35T، 37KW × 2 AC |
| 3 | أجهزة المطبخ والإصلاح والشفرة | 7.5 كيلوواط الجر التيار، الإجراءات الهيدروليكية |

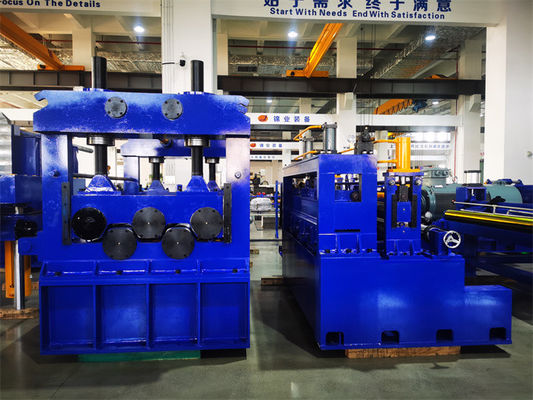

| 4 | لفات مزدوجة للقرصنة و 5 أدوات لتحقيق المستوى و مقص رأس الملف | 3KW × 2 + 90KW Φ230/200 × 2100mm |
| 5 |
الحلقة1 (جدول نقل) |
طول 4 أمتار عرض 2.2 أمتار عمق 4 أمتار |
| 6 | دليل جانبي | تعديل هيدروليكي 800-2000mm |

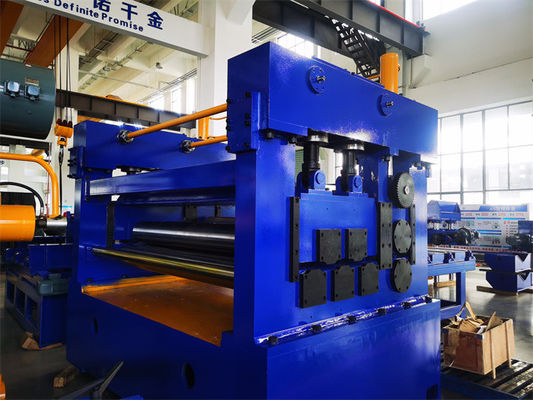

| 7 | القطع |
ID360 × OD600 × 20 مم سكين 6CrW2Si، 250 كيلوواط |
| 8 | طاحونة أو شاحنة للخردة | 11 كيلوواط × 2 |
| 9 | حلقة 2 | طول 6 أمتار، عرض 2.2 أمتار، عمق 5 أمتار |
| 10 | فاصل، 5 أدوات مضغوطة | ID130xOD250 × 6mm أقراص الفصل، 5rolls محرك محرك التوتر |
| 11 | ملف التلفزيون | 350 كيلوواط AC Ф760mm القضيب |
| 12 | عربة تفريغ الملف | حمولة 35 طن، 4 كيلوواط |
| 13 | نظام هيدروليكي | 12Mpa، 15W |
| 14 | نظام التحكم الكهربائي |
سيمنز PLC، INOVANCE محرك التيار المتردد الطاقة الإجمالية: 700 كيلوواط |
صلابة عالية: الأطر الثقيلة والشعاب الشفرة تتحمل قوى القطع العالية.
التشغيل الآلي: PLC/CNC يتحكم في مسافة الشفرة، والسرعة، والتوتر.
شفرات دائمة: الشفرات المطلية أو القابلة للاستبدال تمدد عمر الخدمة.
السلامة: توقف طارئ، أغطية واقية، و ستائر ضوئية.
إنتاجية عالية:كل لفافة تقطع خلال ساعة واحدة، 35T × 8 = 360T.
