تفاصيل المنتج:
|
| اسم: | مقياس ثقيل HR أسود فولاذي مقطوع لطول الخط | مادة: | لوحات لفائف الصلب الأسود HR |
|---|---|---|---|
| سمك ورقة: | 5-20 ملم | عرض الورقة: | من 1000 إلى 2200 مم |
| طول الورقة: | 2000-12000 ملم | سرعة القطع: | 8 قطعة / دقيقة × 2 م |
| معرف الملف: | 508-800 ملم | وزن الملف: | 40 ت |
| طول التسامح: | +/- 1.0 ملم | التسطيح: | 2.5 مم / م 2 |
| إجمالي الطاقة: | 500 كيلو واط | مساحة الأرض: | 50 م × 10 م |
| إبراز: | قطع لطول آلة الخط |
||
لفائف الصلب المقياس الثقيل HR الأسود الصلب المقطوع لطول الخطالجهاز (5-20 × 2200)
لفائف الصلب ذات المقياس الثقيل HR Black Steel تحتاج إلى قطع شديد للخط الطول:
1. الفولاذ الأسود الساخن: Q235 ، Q345 ، Q355 ، st37 -52 ، قوة الألواح الفولاذية قوة العائد ≤350Mpa قوة الشد 550Mpa
2. مواصفات لوحة القياس الثقيل: سمك 5-20 مم ، عرض 1000-2200 مم ، طول القطع 2-12 م
3. التسوية مرتين: البكرات بقطر 250 مم قبل التسوية 2 على 3 لفات وآلة التسوية 4 على 5 لفات و 4 إرتفاع.
4. آلة فك لفائف: رؤوس مزدوجة ، قاعدتان للسفر حسب عرض ورقة الملف.
5. فتاحة رأس الملف: إطار البوابة يثبت بكرة سحب رأس الملف ، لفة تقويم رأس الملف ولوحة التجريف ، مع تعديل جيد.
6. تكديس اللوح النهائي: قم بقرص لوحة التغذية على رف التراص ، ودفع الألواح لدفع اللوحة بدقة.
التكوين والمعلمات:
| رقم. | تعبير | المعلمة / التكوين |
| 1 | لفائف السرج | 40 ت |
| 2 | فك مغزل مزدوج | Φ500-800 مم ، حمولة 40T |
| 3 | مغذي قرصة وخمسة أسطوانات مستوية | Φ250 مم ، 200 كيلو وات |
| 4 | طاولة لفة | 2300 مم × 4000 مم |
| 5 | دليل جانبي | 1000-2200 مم هيدروليكي |
| 6 | 11 بكرة تسوية | 4Hi ، 200KW ، Φ210 ملم |
| 7 | التشفير الروتاري | مندوب ، اومرون |
| 8 | القص الهيدروليكي | واجب ثقيل ، 45 كيلو واط |
| 9 | طاولة لف | 4000 ملم |
| 10 | رف التراص والضاغطات | 12 م طول |
| 11 | النظام الهيدروليكي | صمامات فيتوري ، مضخة يوكن |
| 12 | نظام التحكم الكهربائي | محرك Parker DC و Siemens PLC و HMI |
الشخصيات:

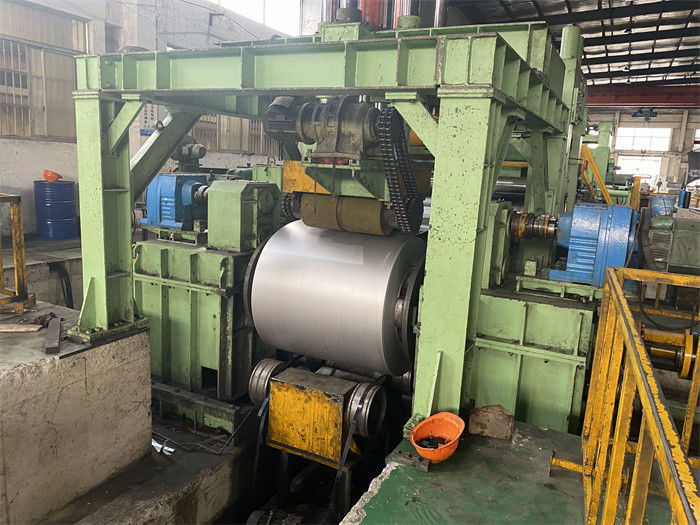

1.Uncoiler / Decoiler
خط القطع الثقيل للطول يتعامل مع ملفات الصلب الثقيلة ذات المقياس الثقيل.آلة فك اللفة لها مغزل مزدوج وقواعد انزلاقية قوية.
كل مغزل له ثلاث خطوات ، فتح وإغلاق شياطين بواسطة أسطوانات هيدروليكية.
آلية شد رجوع مثبتة أعلى قاعدة فك اللفة لضمان استقرار حل اللف.
2. فتحت رأس لفائف إطار البوابة
إطار البوابة قوي جدًا ، مع أسطوانة ضغط مطاطية ، بكرة تقويم أعلى الإطار.
مكبس الأسطوانة الهيدروليكي أعلى الملف الفولاذي ، وزاوية الضغط لأسفل قابلة للتعديل
يمكن أن تنزلق بكرة التسوية للأمام للخلف لتتبع رأس الشريط وتقويمه.
لوحة التجريف المثبتة على preleveler تدعم رأس الملف أثناء تصويب رأس ملف ضغط الأسطوانة.
3. أول 2 + 5 تسوية ما قبل
الأسطوانة ضخمة وقوية ، تخفف الضغط الداخلي لفائف الصلب ، سطح الأسطوانة مقوى ومغطى بالكروم
لتخفيف إجهاد الانحناء غير الملتف إلى حالة الاسترخاء.

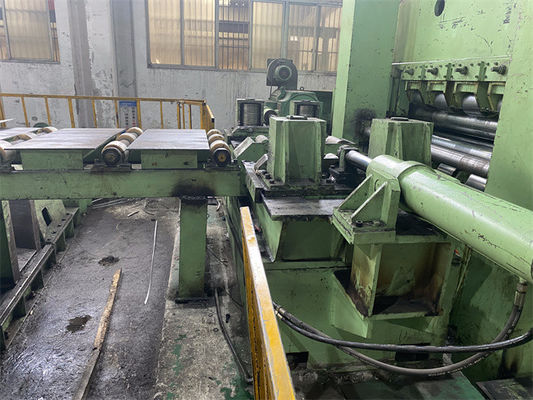

4. المسواة الثقيلة
عدد آلات التسوية الثقيلة سيكون 13 قطعة ، 11 قطعة أو 9 قطعة ، قطر البكرات سيكون 180 مم -230 مم -300 مم ،
يمكن تعديل فجوة وزاوية البكرات العلوية والبكرات السفلية.
لا توقف التسوية ، يعمل جهاز التسوية بشكل مستمر دون الضغط على اللوح الفولاذي أثناء القطع المتزامن ، وهذا جيد لحماية سطح الصفيحة الفولاذية دون ترك علامة الأسطوانة
عندما يتوقف القص عن القطع ، يتم إمساك جهاز التسوية وإيقافه تحت قياس جهاز التشفير.
5. القص الهيدروليكي
قص الجنزير: قطع متزامن عالي التردد وإطار قوي ، محطة هيدروليكية قوية للقص ، محرك مؤازر كبير لتشغيل الألواح الفولاذية المتزامنة.
مقص هزاز هيدروليكي هو وقف القطع تحت قياس التشفير.
6. المعبئ الأوتوماتيكي
قم بتكديس فتحة القنبلة ، واستلم كل ورقة على ذراع الأسطوانة ، وافتح الذراعين لتحرير الورقة التي تسقط على طاولة الرفع.
تقوم طاولة اللف بتسليم الأوراق المكدسة للخارج لتعبئتها.
7. التحكم الأوتوماتيكي ، العملية كلها تحت تحكم PLC في الوضع التلقائي.
