تفاصيل المنتج:
|
| اسم: | خطوط حز صفائح فولاذية رفيعة تحميل سيارة لفائف مهد الأرضية | مادة: | ورقة لفائف CRC ، GI ، GL ، PPGI ، PPGL |
|---|---|---|---|
| عرض الملف: | 300-1300 ملم | سمك اللفة: | 0.3-3.0 مم |
| وزن الملف: | 15 ت | معرف الملف ، OD: | 508 مم ، 1800 مم |
| عدد الحز: | 3 مم × 10 شرائط | سرعة القطع: | 0-180 م / دقيقة |
| مشقق مزدوج: | اختياري | تفريغ السيارة: | مهد أرضي بذراع ضغط |
| تفريغ الملفات: | الباب الدوار مع الضغط على الذراع | مساحة الأرض: | 25 م × 8 م |
| إجمالي الطاقة: | 330 كيلو واط | نكص مغزل: | 508 مم سلس |
| إبراز: | خطوط قطع الصلب الرقيق,خطوط قطع عربة الملفوف,تحميل وتفريغ خطوط الشق,Coil Car Slitting Lines,Loading Unloading Slitting Lines |
||
خطوط حزّ صفيحة فولاذية رفيعة تحميل سيارة لفائف مهد الأرضية
يتميز خط حز الألواح الفولاذية الرقيق عالي السرعة بالعديد من المزايا ويعطي ثباتًا ودقة جيدة أثناء الحز.
1. سيارة تحميل الملف ، يمكن أن تكون سيارة التفريغ من النوع المهد الأرضي ، والقضبان تجلس على الأرض ليست مثل السيارة الملفوفة من نوع الحفرة التي تجلس على القضبان في الحفرة.

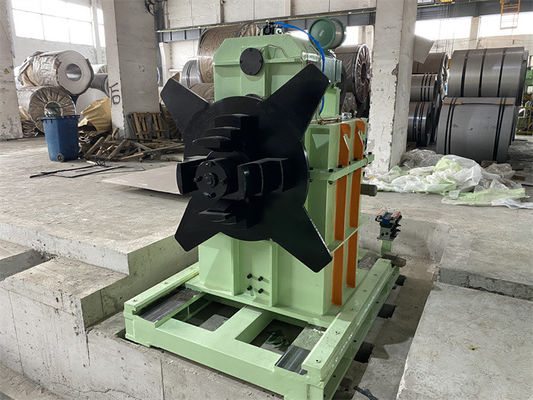

2 ، آلة فك اللفافة أحادية المغزل: اضغط على زر واحد على لوحة المشغل ، مع التركيز على ضبط الملف بسهولة على الخط المركزي.
مغزل متشابك شرائح الأسنان ، جيد لفائف رقيقة داخل.
3-آلة النزع:
4. جهاز لف الخردة: لف عمودي أو لف أفقي ، خردة بالير ومروحية ، اختياري.للصفائح الرقيقة عالية السرعة عادة من النوع الرأسي.

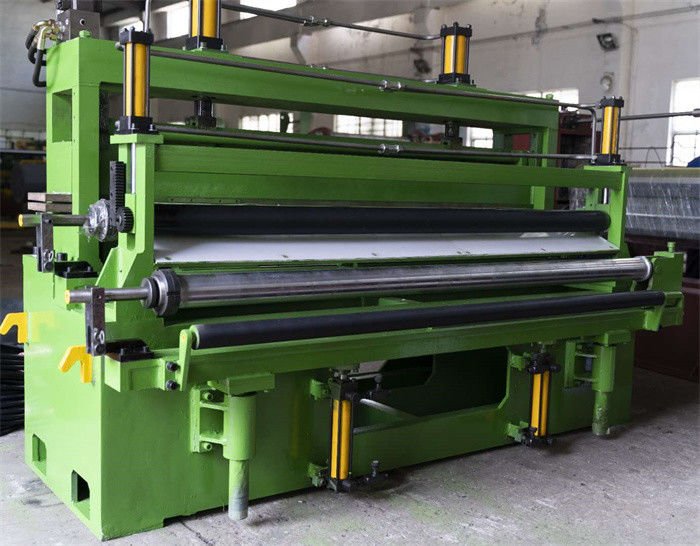

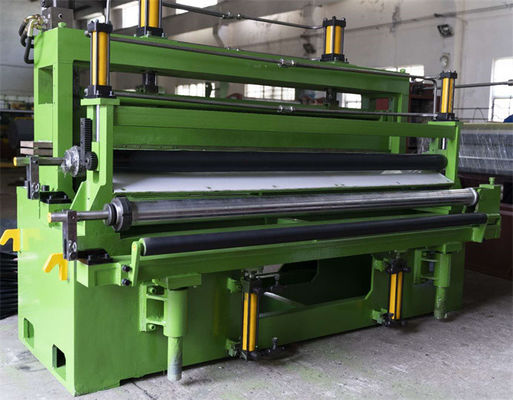

5. الفصل المسبق والموتر: جميع أعمدة الفصل متشابهة ويمكن فكها وتركيبها بسهولة.
توفير التوتر هو نظام هيدروليكي لمضخة مكبس متغير ، حيث توفر أسطوانتان هيدروليكيتان في الأعلى ضغطًا متوازنًا.
آلة القص اللاحق والبكرات المنحرفة: يقوم القص اللاحق بقطع ذيول الشرائط غير المنتظمة ، مما يجعل التعبئة على جهاز إعادة اللف أسهل.
يتتبع جهاز التشفير الموجود على أسطوانة العاكس طول القطع ويظهر على شاشة اللمس.
6. مغزل إعادة اللف عبارة عن مقاطع غير ملحومة ، الفاصل هو نوع الإطار مع عمود فاصل الضغط يسقط على شرائط الشق الموجهة بواسطة الأعمدة ، تتوفر ممسحة ناعمة.
المعلمات:
| مواد خام | منتج منتهي | أدوات | سلطة | الاهلية |
| لفائف الأم | لفائف الأطفال | |||
| معرف 508 مم | معرف 508 مم | سكين القرص ID220 × OD330 × 10 مم | المشقق 110 كيلو واط | سرعة 0-180 م / دقيقة |
| OD 1800 مم | OD 1800 مم | فاصل السكين ID220x OD270 | recoiler 132KW | الاحكام +/- 0.10 مم |
| الوزن 15T | الوزن 15T | فاصل ID85 x OD180mm | مجموع 330 كيلو واط | تقوس 0.5 مم / م |
| سماكة 0.3-3 مم | شرائط 1 مم × 30 فتحة ، 3 مم × 10 فتحات | وسادة التوتر ١٣٥٠ × ٤٠٠ ملم | حدبة: | |
| العرض 300-1300 ملم | عرض 20-600 ملم | فاصل نايلون: ID85 × OD100mm |
التكوين والمعلمات:
| رقم. | تعبير | المعلمات |
| 1 | سيارة لفائف التغذية | 15 ت |
| 2 | فك مغزل مزدوج | Φ508 مم ، حمولة 15T |
| 3 | مغذي قرصة وخمسة أسطوانات مستوية | Φ160 مم ، 30 كيلو وات |
| 4 | القص الهيدروليكي | 3 × 1300 |
| 5 | تراكم حفرة 1 | طول 3000 مم |
| 6 | دليل جانبي وبكر الأسطوانة | 300-1300 مم |
| 7 | آلة الحز | Φ220 مم ، 110 كيلو وات + 4 كيلو واط × 3 |
| 8 | اللفاف الخردة الحافة وذيول الأشرطة اضغط | 7.5 كيلو واط × 2 |
| 9 | تراكم حفرة 2 | طول 4000 مم |
| 10 | فاصل مسبق ، موتر ، بكرة موازنة | شعر الصوف بالتوتر عند الانفصال مرتين |
| 11 | ReCoiler (مع أقراص فصل ، دافع) | Φ508mm ، 132KW ، حمولة 15T |
| 12 | لفائف تفريغ السيارة | 15T نوع المهد |
| 13 | النظام الهيدروليكي | صمامات ريكسروث ، مضخة يوكن |
| 14 | نظام التحكم الكهربائي | محرك Parker DC و Siemens PLC وشاشة تعمل باللمس |
