تفاصيل المنتج:
|
| مادة ورقة: | الألومنيوم وسبائك الألومنيوم | اسم المنتج: | آلة خط حز صفائح الألمنيوم الكبيرة |
|---|---|---|---|
| سمك ورقة: | 0.5-3.5 ملم | عرض الورقة: | من 800 إلى 2200 مم |
| سرعة القطع: | 120 م / دقيقة | معرف الملف ، OD: | 508 مم ، 2600 مم |
| وزن الملف: | 30 ت | عدد الحز: | 1 مم × 30 شرائط |
| أبعاد الخط: | 30 م × 10 م | اتجاه التغذية: | يقرر العميل |
| إجمالي الطاقة: | 360 كيلو واط | التصوير: | متوفرة |
| اسم المنتج: | آلة قطع الصفائح المعدنية، آلة قطع رقائق النحاس، آلة قطع الألومنيوم | مادة ورقة: | الألومنيوم والنحاس والنحاس والبرونز |
| الصناعات المطبقة: | الطاقة والتعدين، الاستخدام المنزلي، الفنادق، البيع بالتجزئة، المزارع، أعمال البناء ، محلات الملابس، | نقاط البيع الرئيسية: | دقة عالية وإنتاجية عالية وتكلفة منخفضة وسرعة عالية |
| خدمة ما بعد البيع: | الدعم عبر الإنترنت، التثبيت الميداني | بعد خدمة الضمان: | دعم فني للفيديو ، دعم عبر الإنترنت ، صيانة ميدانية |
| إبراز: | آلة قطع خط الألومنيوم عالية الدقة,آلة قطعة خط كبيرة,آلة قطع صفيحة الملفوقات من الألومنيوم,Big Slitting Line Machine,Aluminum Coil Plate Slitting Line Machine |
||

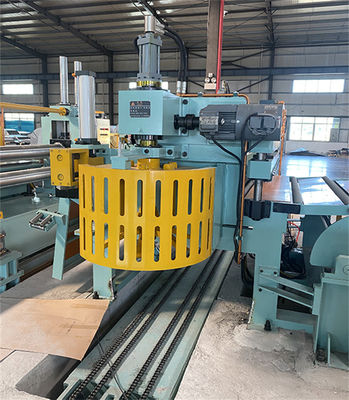

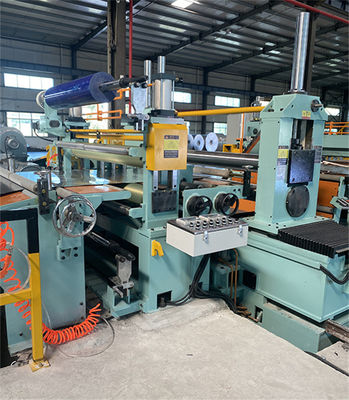

كبيرة لفائف الألومنيوم لوحة عالية الدقة آلة خط حز الألومنيوم
صفائح الألمنيوم أكثر ليونة في الجسم وسلسة في السطح ، وبعض صفائح الألمنيوم صلبة وعالية الشد ،لذلك يجب أن يكون شق صفائح الألمنيوم:
1. الدقة العالية ، دقة المعالجة يجب أن تكون عالية ، سطح البكرات مطلي بالكروم الصلب أو مغطى بالمطاط PU ،
2. يجب أن تلبي كل آلة مواد محددة من لفائف الألمنيوم ، أكثر صلابة أو ليونة ، يجب أن تأخذ الآلة بعين الاعتبار كل التفاصيل الفنية في عملية الإنتاج.
3. تطابق قوة الآلة مع سرعة الخط ، عدد الحز ، دقة الحز.
4. إن أدوات الحز لألواح الألومنيوم فريدة من نوعها ، وسرعة التقطيع تكون عالية عندما يكون مقياس صفائح الألمنيوم صغيرًا.
يمكن أن تكون صفائح الألمنيوم من الألومنيوم الخالص أو سبائك الألومنيوم ، وغالبًا ما تكون صفائح الألومنيوم 1xxx و 3xxx و 5xxx و 7xxx.
يمكن أن تكون لفائف صفائح الألمنيوم كبيرة جدًا: عرض الملف يصل إلى 2500 مم ، القطر الخارجي للملف يصل إلى 2600 مم ، وزن يصل إلى 20-30 طنًا ، خط حز لفائف الألمنيوم الكبير لديه قدرة كبيرة على فك اللفة وجهاز إعادة اللف ، متعاون مع آلة الحز المتوسطة الدقيقة ، تحتاج النقطة الخاصة إلى تصميم فني جيد والتحكم لإعطاء عملية حز مستقرة.
ملامح صفائح الألمنيوم:
| الفئة | نقاء | رتبة | الاستخدام | الخصائص |
| سلسلة 1xxx | آل 99٪ | 1050 ، 1060 ، 1100 | مشترك | |
| 2xxx | النحاس (3-5٪) | 2A16 (LY16) ، 2A06 (LY6) | طيران | |
| 3xxx | مينيسوتا (1.0-1.5٪) | 3003،3004،3005،3A02، 3A21 | مشترك | |
| 5xxx | ملغ (3-5٪) | 5052.5005.5083.6754.5A05 | مشترك الطيران | كثافة قليلة، |
| 7xxx | Zn | 7075 | مواد الطيران | صلابة وقوة عالية بدون إجهاد |
التكوين والمعلمات:
| رقم. | تعبير | معامل |
| 1 | سيارة لفائف التغذية | 20 ت |
| 2 | فك مغزل مزدوج | Φ508 مم ، حمولة 20T |

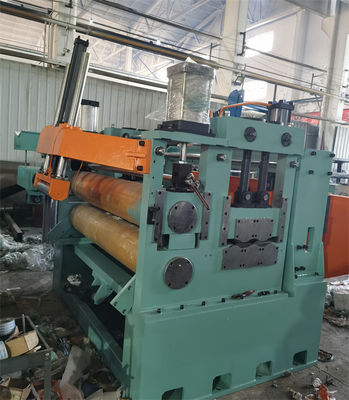

| 3 | مغذي قرصة وخمسة أسطوانات مستوية | Φ160 ملم ، 37 كيلو واط |
| 4 | القص الهيدروليكي | 3 × 22.500 |
| 5 | حلقة الحفرة 1 | طول 3000 مم |
| 6 | دليل جانبي وبكر الأسطوانة | عرض 800-2200 مم |
| 7 | آلة الحز | Φ220 مم ، 132 كيلو وات |
| 8 | اللفاف الخردة الحافة وذيول الأشرطة اضغط | 4KW × 2 |
| 9 | تراكم الحفرة | طول 4000 مم |
| 10 | فاصل مسبق ، موتر ، بكرة موازنة | بفصله مرتين ، شعر الصوف بالتوتر وتوتر الحزام |
| 11 | ReCoiler (مع أقراص فصل ، دافع) | Φ508mm ، 160KW ، 20T |
| 12 | عربة تفريغ الملفات | 20 ت |
| 13 | النظام الهيدروليكي | صمامات ريكسروث ، مضخة يوكن |
| 14 | نظام التحكم الكهربائي | محرك Parker DC و Siemens PLC وشاشة تعمل باللمس |
المعاملات الشاملة:
1) المواد: (AA3105،1100،8011) لفائف الألمنيوم
2) سمك الملف: 0.3-3.5 مم
عرض اللفة: 800 - 2200 مم
3) القطر الداخلي للملف: Φ508 مم
4) القطر الخارجي للملف: Φ2600 مم
5) وزن الملف: 30000 كجم كحد أقصى
6) عرض المنتجات النهائية: 20-500 مم
7) الحد الأدنى لعرض الحز: عرض الشق الطبيعي فوق 30 مم.
8) سرعة الحز: 120m / min بحد أقصى
9) عدد الشرائط: بحد أقصى 15 شرائط بسمك 3 مم ،
بحد أقصى 30 شرائط في 0.3 مم إلى 1.0 مم ،
20 شرائط كحد أقصى في بقية السماكة ،
10) - المساحة المشغولة: 10 م × 30 م
11) محرك القطع: 132KW AC ،
محرك حل اللف: 30KW AC
محرك التسوية: 37KW AC
محرك الارتداد: 160KW
