CRC CRC CRS الصلب رقيقة ورقة المعدن قطع إلى الطول خط آلة 25pcs/min × 2m

CRC CRC CRS الصلب رقيقة ورقة المعدن قطع إلى الطول خط آلة 25pcs/min × 2m
Basic Properties
country of origin
وشى ، الصين
Brand Name
Jinye
PRODUCT MODEL
جي واي (0.4-4) × 1500
Trading Properties
MOQ
1 مجموعة
Packing
3 × 40HC
period for dispatch
90-150 يومًا
payment method
L/C، T/T
Supply Capacity
15 مجموعة في السنة

Product Details

إبراز:

2m قطع إلى طول خط آلة

,

CR قطع إلى الطول خط آلة

,

آلة قطع خط CRC إلى الطول

Name: CR CRC CRS آلة قطع الصفائح المعدنية الرقيقة من الصلب إلى الطول
Material: المدرفلة على البارد، GI، PPGI
Sheet Thickness: 0.4-4 ملم
Sheet Width: 500-1500 ملم
Sheet Length: 500-6000 ملم
Cutting Speed: 28 قطعة / دقيقة × 2 م
Coil ID: 508 ملم
Coil Weight: 30 ت
Length Tolerance: +/- 0.5 ملم
Flatness: 1 مم / م 2
Total Power: 160 كيلو واط
Power Supply: حسب الزبون
Product Brief
CRC CRC CRS الصلب رقيقة ورقة المعدن قطع إلى الطول خط آلة 25pcs/min × 2m خط قطع الصفائح المعدنية هو واحد من منتجاتنا الرئيسية للآلات، ونحن تصنيع آلات قطع الصفائح المعدنية لخط الطول لمدة 16 سنة،نيجيرياالجزائر، الولايات المتحدة الأمريكية، الأرجنتين، روسيا، إثيوبيا، مصر، الخ، حوالي 30 دولة، يمكن أن تكون ...
Product Description

CRC CRC CRS الصلب رقيقة ورقة المعدن قطع إلى الطول خط آلة 25pcs/min × 2m



خط قطع الصفائح المعدنية هو واحد من منتجاتنا الرئيسية للآلات، ونحن تصنيع آلات قطع الصفائح المعدنية لخط الطول لمدة 16 سنة،نيجيرياالجزائر، الولايات المتحدة الأمريكية، الأرجنتين، روسيا، إثيوبيا، مصر، الخ، حوالي 30 دولة،



يمكن أن تكون أوراق الملفوفة مطاطاً ساخناً ، مطاطاً بارداً ، أوراق فولاذية مطاطية ، أوراق فولاذية غير معدنية ، أوراق ألومنيوم ، أوراق مقياس خفيف مقطوعة على طول خط لديه تسوية دقيقة وقطع سريع.مسطحة الصفحة +/-1mm لكل متر مربعتوقف سريع عن القطع 2m x 28pcs/min.

الملفوفات الصلبة المسالكة بالبرد رقيقة وتتطلب مستوى دقيق (( 4 عالية أو 6 عالية)القطع السريع (الكثير من العملاء يختارون قطع محرك الخدمة) ويمكن أن يكون نظام التراص واحد أو طبقات مزدوجة التداول السريع مع بعضها البعض.



التشغيل المستمر للمساوية ، وتغذية طول الخدمة والقطع الهوائي السريع أو قطع الخدمة يضمن سرعة عالية ودقة عالية في العمل ،سرعة التراص يتبع الأوراق المقبلة وقطع وتراص كل ورقة سريعة واحدة تلو الأخرى، للفكرة 2mm x 1250 x 15T، يستغرق 20 دقيقة لقطع، حوالي 40 دقيقة لفكرة واحدة.



التخطيط

مجموعتين من قاطرة إعداد الملفات، وحدة إزالة الملفات مع التوتر الخلفي، والضغط على رأس الملفات والقشرة، 4 مستوى عالية، حلقة حفرة، دليل مركزي، إصلاح طول الخدمة مع التصوير، القطع السريع،طاولة حزام التوصيل، مجموعة واحدة أو اثنين من المكعبات، والسيارات الخروج أو طاولات التدحرج.

CRC CRC CRS الصلب رقيقة ورقة المعدن قطع إلى الطول خط آلة 25pcs/min × 2m

التكوين

  1. ملعب لفائف، تخزين واحد أو اثنين من لفائف في حالة تأهب، حمولة 20T
  2. عربة تحميل الملفات، تحميل الملفات على قاطع الملفات، رفعها من أعلى لأسفل ومشي
  3. محرك إزالة الملفوفة الواحد: محرك توسع هيدروليكي لـ Ф508mm القياسي ، يتم تثبيت محرك التوتر الخلفي لإزالة الملفوفة المستقرة والتسوية ،مركزية قاعدة uncoiler لضمان مركز الملف على ceterline.
  4. 2 + 15 مستوى الدوار: 4Hi، 4 صفوف الدوار الاحتياطي، 75KW DC.
  5. 2+21 6Hi مستوى هو اختياري، أكثر تكلفة الاستثمار، أعلى دقة مستوى، أكثر ملاءمة للصلب المقاوم للصدأ، ورق الألومنيوم.
  6. إمدادات الطول: قياس الطول بواسطة إدارة الحركة ((2+5+2 أدوات مدفوعة بواسطة محرك إدارة الحركة والتحكم)
  7. القطع السريع للطاقة الهوائية: قطع عمود الكرنك من أسفل إلى أعلى ، شكل شفرة السفلية V.
  8. ناقل الحزام: نقل الأوراق النهائية إلى المكدس
  9. نظام الترتيب: يتضمن طاولة مقص، طاولة التدحرج الخارجي أو عربات الإخراج لاستقبال وإخراج الأوراق المتراكمة، حمولة الترتيب 5T.
مقياس ضوء عالية السرعة مقطوع على طول المعلمات
سمك ورقة الملفات الصلبة ((ملم) 0.2-1.5 ملم، 0.25-2.0 ملم، 0.3-3.0 ملم، 0.4-4.0 ملم
عرض ورقة الملفات الصلبة ((ملم) 600، 1000، 1250، 1600
حمولة التفريغ ((MT) 10T، 15T، 20T
سرعة الخط ((mpm) 80m/min
دقة القطع ((ملم)

طول ±0.50mm /2m



دقة التسوية ≤±1.0mm/m2
قطع الحشرات ≤ 3% من السماكة
دقة التراص عرض ≤1.0 ملم، طول ≤1.5 ملم
الطاقة الإجمالية ((KW) 100KW ~ 130KW ~ 150KW - 165KW
مساحة الأرض ((L x W) 25m × 10m


صناعة دقيقة:

الجزء المواد، المعالجة، العلامة التجارية
العمود، المحور، الدوار 42CrMo، HB250-275
الإطار، القواعد Q235-A,Q345 ((16Mn) لحام الألواح الفولاذية ، معالجة التسخين
جسد علبة التروس Q345 لحام الألواح، المعالجة الحرارية، رمي الرمال، طلاء البرايمر
أجهزة التروس: صلب 40Cr ، HB240-255 ، أسنان صلبة ، أسنان مطحونة
أجزاء التفريغ: 55# الصلب الساطع، التشديد، طلاء الكروم الصلب والنظافة
مضخة هيدروليكية المضخة المتغيرة
PLC سيمنس S200
محامل HRB، ZWZ، SKF
أجزاء هوائية الهجوم الجوي، SMC





الصور:

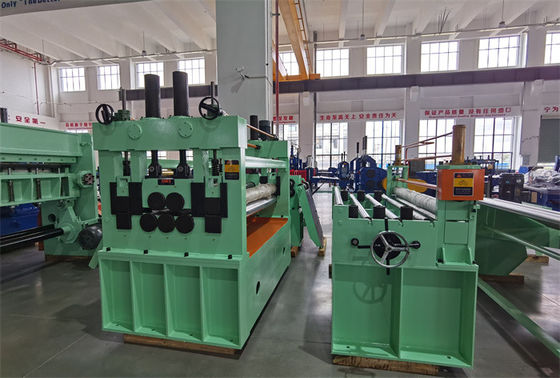

CRC CRC CRS الصلب رقيقة ورقة المعدن قطع إلى الطول خط آلة 25pcs/min × 2m

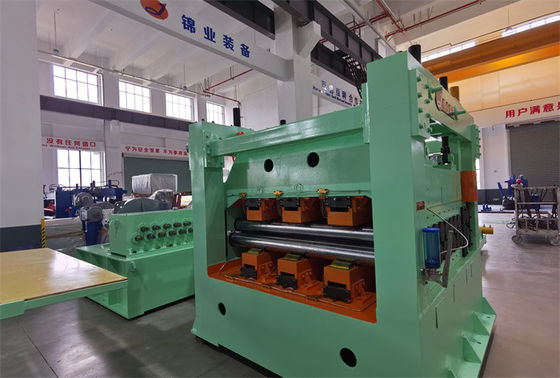

CRC CRC CRS الصلب رقيقة ورقة المعدن قطع إلى الطول خط آلة 25pcs/min × 2mCRC CRC CRS الصلب رقيقة ورقة المعدن قطع إلى الطول خط آلة 25pcs/min × 2mCRC CRC CRS الصلب رقيقة ورقة المعدن قطع إلى الطول خط آلة 25pcs/min × 2m
