150mpm خط قطع قطعة معدنية أوتوماتيكية
Product Details
خط قطع معدني آلي للفول
,150mpm خط قطع المعدن

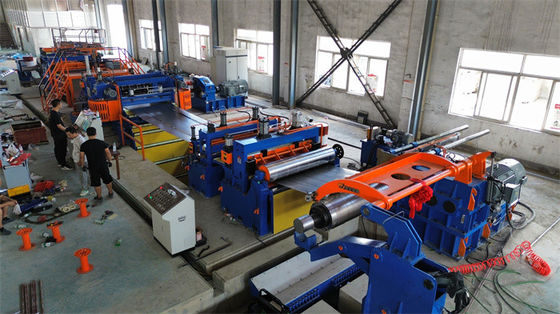

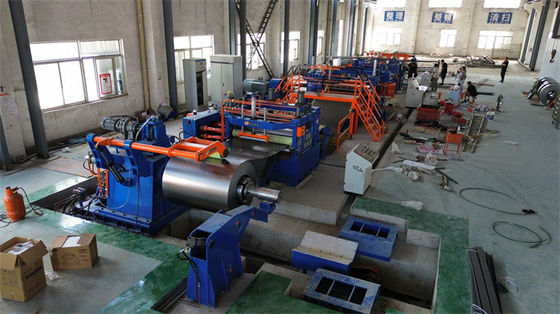

150mpm خط شق صفائح معدنية أوتوماتيكي آلة قطع طولية 0.3-3 × 1600
آلة شق صفائح الفولاذ المقاوم للصدأ عالية الدقة تتميز بهيكل قوي وتصنيع دقيق للغاية، ويعمل خط الشق بسلاسة كبيرة.
مناسب للفولاذ الكربوني العادي قوة الخضوع ≤270Mpa قوة الشد ≤465Mpa حتى الفولاذ الهيكلي الجيد قوة الخضوع تصل إلى 350Mpa، الشد 600Mpa.
.
يمكن شق حالات مختلفة من لفائف الفولاذ بواسطة الخط: المدرفلة على الساخن، المدرفلة على البارد، المجلفنة، المطلية مسبقًا بدرجات فولاذ مختلفة.
التركيب والخصائص
1. بكرة فك قوية جدًا وبكرة ضغط لفتح اللفائف ولوحة تجريف مقشرة، لتثبيت لفائف الفولاذ بثبات في وقت سحب الشريط الفولاذي، وإرسال رأس الشريط إلى معدات التغذية بالقرص.
2. آلة التقطيع: حوامل آلة التقطيع، والأعمدة، والسكاكين كبيرة وقوية.
3. جميع بكرات النقل مغطاة بالمطاط PU.
4. حلقة حفرة التراكم أطول وعميقة بما يكفي للتأكد من تراكم الشريط الفولاذي.
5. وحدة توفير الشد تمتلك لباد صوفي من النوع اللوحي لتوفير شد مستقر قابل للتعديل لإعادة اللف.
6. آلة إعادة اللف لديها فاصل من النوع الإطاري العلوي، من الأعلى للضغط على شرائط الفصل.
7. تصل سرعة التقطيع إلى 150 متر/دقيقة.
8. ستكون سكاكين التقطيع مادة SKD11، H13K، إلخ.
9. نظام هيدروليكي، مثل الأسطوانات الهيدروليكية والصمامات، قوي ومتين.
دقة التقطيع:
- تفاوت عرض الشق: ≦0.10 مم؛ عرض الشق <300 مم، السماكة <1.2 مم، تفاوت عرض الشق ≦0.05 مم؛
- تقوس الشق: ≦0.5 مم/متر للشريط بعرض أكبر من 300 مم، ≦1.0 مم/متر للشريط بعرض أقل من 300 مم. الشرائط الطرفية التي تقع على بعد 100 مم من حافة اللفيفة الأم غير مشمولة في التقييد.النتوءات: ≦0.05 مم، أو بمعنى آخر، لا تزيد عن 5٪ من شق الشريط الذي يزيد سمكه عن 1 مم بسرعة ثابتة في ظل ظروف السكاكين الحادة والفجوات المناسبة بين السكاكين.
- التعثر في إعادة اللف ≦±0.5 مم (بسرعة ثابتة، وتغير السرعة ليس سريعًا جدًا
- البروز في إعادة اللف ≦±2.0 مم (عند أقصى قطر لللف
- عملية التخطيط:
سرج تحضير اللفائف، سيارة تحميل اللفائف، فك اللفائف ذات العمود الواحد مع بكرة الضغط، مقشر رأس اللفائف، وحدة تغذية بالقرص و5 بكرات تسوية مسبقة، قص، حلقة حفرة 1، دليل جانبي، آلة تقطيع، أداة لف الخردة، حلقة حفرة 2، جهاز شد وبكرة فاصل مسبق، مقص خلفي وبكرة منحرف، آلة إعادة اللف مع فاصل علوي، سيارة تفريغ اللفائف، (دوّار)
المعلمات:
خط التقطيع 0.3 -3 × 1600 150 متر/دقيقة
| المعلمات | لفائف الفولاذ القادمة |
| ID508mm، 610mm، OD1800mm، وزن اللفائف 20T | لفائف صغيرة منتهية |
| ID508mm، OD1800mm، وزن اللفائف 20T كحد أقصى | عرض اللفائف الأم |
| 500-1600 مم | عروض اللفائف الصغيرة |
| 30 مم -600 مم | عدد التقطيع |
| 1 مم × 30 شقًا؛ 3 مم × 15 شقًا | المحركات الرئيسية |
| آلة التقطيع 132 كيلو واط + آلة إعادة اللف 160 كيلو واط | سكين آلة التقطيع |
| ID220 x OD340 x 20mm SKD11 HRC58-61 | عمود آلة إعادة اللف |
| عمود سلس | اختياري |
| آلات تقطيع سريعة التبادل، دوّار تفريغ | سرعة التقطيع |
| 0-120-150 متر/دقيقة قابلة للتعديل | التكوين |
| Siemens PLC، Parker Drive، Vitory Valves | دقة التقطيع |
| عرض الشق ±0.1 مم؛ التقوس ±0.1 مم/متر؛ نتوء 5٪ من السماكة؛ نتوء إعادة اللف | <0.5 مم |
