تفاصيل المنتج:
|
| الاسم: | خط قطع وتسوية وفك وتسوية لفائف الفولاذ المقاوم للصدأ حسب الطول مع تشذيب الحافة | المواد: | سلسلة SUS200 وSUS300 وSUS400 |
|---|---|---|---|
| سمك ورقة: | 4-16 ملم | عرض الورقة: | 1000-2010 ملم |
| طول الورقة: | 2000- 12000 مم | سرعة القطع: | 8 قطعة / دقيقة × 2 م |
| معرف الملف: | 610 ملم، 760 ملم | وزن الملف: | 35 ت |
| طول التسامح: | +/- 0.5 ملم / م | التسطيح: | 2 مم / م 2 |
| مساحة الأرض: | 60 م × 13 م | إجمالي الطاقة: | 800 كيلو واط |
| إبراز: | قطع الحافة إلى خط الطول,خط التسوية لفكرة الفولاذ المقاوم للصدأ,إزالة الملفوفة التسوية قطع إلى خط الطول,Stainless Steel Coil Uncoiling Leveling Line,Uncoiling Leveling Cut To Length Line |
||

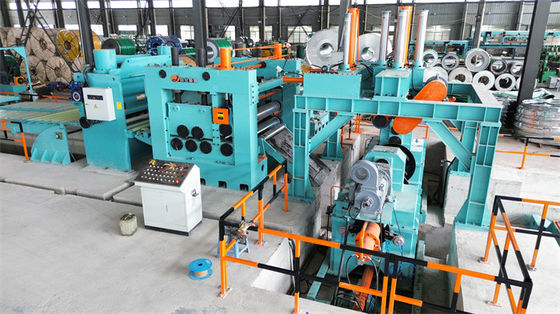

لفة الفولاذ المقاوم للصدأ التسوية قطع إلى خط الطول مع حافة تقليم 4-16 X 2000
خط القطع الطويل من الفولاذ المقاوم للصدأ ذو المقياس السميك هو خط القطع الثقيل عالي الدقة إلى الطول ، وتكلفته أكثر بكثير من ميزانية خط القطع العادي إلى الطول. يتطلب نطاق سمك 2-16 مم مستويين ،قفوا بجانب بعضكم البعض، واحد مستوى ل 2-6mm ، والآخر ل 4-16mm. وعلاوة على ذلك خط قطع ورق الفولاذ المقاوم للصدأ لديه وظيفة حافة التقطيع ، طلاء فيلم ، charaters التراص التلقائي ،نحن من ذوي الخبرة في صفيحة الفولاذ المقاوم للصدأ سميكة قطع إلى خط الطول، يمكن أن يرشدك لرؤية خط تشغيل في مصنع العملاء لدينا.
الفولاذ المقاوم للصدأ، مثل SUS200، SUS300، SUS400 سلسلة، مقارنة مع الفولاذ الكربوني العاديقوة صفيحة الفولاذ المقاوم للصدأ قوة السحب ≤500Mpa قوة الشد ≤800Mpa
التكوين والمعايير:
| لا، لا، لا | التكوين | المعلم / التكوين |
| 1 | السرج الملفوف | 35T |
| 2 | طواقم إزالة الملفات المزدوجة | Φ500-800 ملم، حمولة 35 طن |
| 3 | طعام الزقاق ومستوي خمسة أدوات | Φ250 ملم، 200 كيلوواط |
| 4 | جهاز تجميع الحفر | 6000ملم |
| 5 | دليل جانبي 1# | الهيدروليكية 1000-2020mm |
| 6 | محطم الحافة | جسم منفصل، تحكم التردد، |
| 7 | طاولة التدوير والحطام | دليل الخردة، محرك التلفزيون الهيدروليكي |
| 8 | الدليل الجانبي 2# | الهيدروليكية 1000-2000mm |
| 9 | 11 مُسَوِّي الدوّارات | مُستويات 4Hi، 300KW، Φ210 ملم، |
| 10 | مشفر دواري | النائب (أومرون) |
| 11 | القطع الهيدروليكي | القوة الثقيلة، 55 كيلوواط |
| 12 | طاولة لعب | 4000ملم |
| 13 | طاولة المكعبات و X | نوع فتحة القنابل، 6m × 2 |
| 14 | نظام هيدروليكي | صمامات ريكسروث، مضخة يوكين |
| 15 | نظام التحكم الكهربائي | محرك باركر DC ، سيمانز PLC و HMI |
ملاحظات خاصة:
الشخصيات:

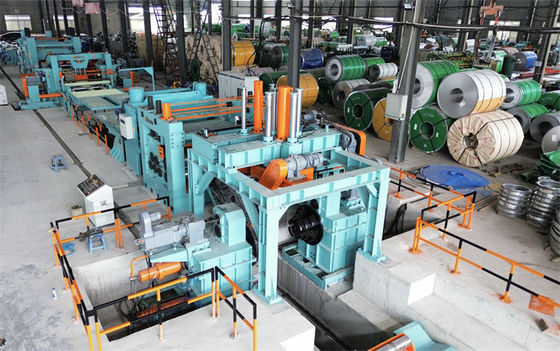

1.الملف / المملف
القطع الثقيل إلى طول خط معالجة لفائف الصلب الثقيلة من المقياس الثقيل.
كل غطاء لديه ثلاث خطوات، فتح وإغلاق غطاءين بواسطة أسطوانات هيدروليكية.
آلية الجهد الخلفي مثبتة على قاعدة إزالة الملف ، لضمان استقرار الإزالة.
2مفتاح رأس إطار البوابة
إطار البوابة قوي جداً، مع رولر المضغوطة، رولر التسوية على رأس الإطار.
الضغط الهيدروليكي للفول السطح على قمة لفائف الصلب ، ويمكن ضبط زاوية الضغط
يمكن أن ينزلق عجلة التسوية إلى الأمام إلى الخلف لتتبع رأس الشريط وتسويقه.
الصفيحة المثبتة على المرحلة السابقة تدعم رأس الملفات بينما تصويب رأس الملفات.
3. أول 2 + 5 قبل المستوى
الدوّار ضخم وقويّ، يُخفّف الضغط الداخليّ من الملفّات الفولاذية، سطح الدوّار مُصلب ومغطّى بالكروم
لتخفيف التوتر في الانحناء إلى حالة استرخاء
4. الحافة التقطيع: قبل وبعد منطقة التقطيع حفرة التراكم واحدة المتاحة، وتقطيع الحافة هو اثنين من أذرع القرص القرص مفتوحة ومغلقة حسب عرض الورقة،مع عجلة الصحافة للحفاظ على ورقة الرئيسية لا يتدفق، ثم اثنين من الملفوفات الخردة الحافة.
5. مستوى العمل الثقيل
عدد المكواة الثقيلة سيكون 13pcs، 11pcs أو 9pcs، قطر الدوامات سيكون 180mm -230mm -300mm،
يمكن تعديل الفجوة والزاوية للدوائر العليا والدوائر السفلية.
القطع هو وقف القطع ، ويتم ضبط الموازنة ويتم إيقافها تحت قياس مكيف ، مناسبة لقطع ألواح الفولاذ المقاوم للصدأ المطاطية الساخنة.
6القطع الهيدروليكي
القص: إطار قوي، محطة هيدروليكية قوية للقص، نوع قص البندول، وقف القطع تحت قياس الكودر.

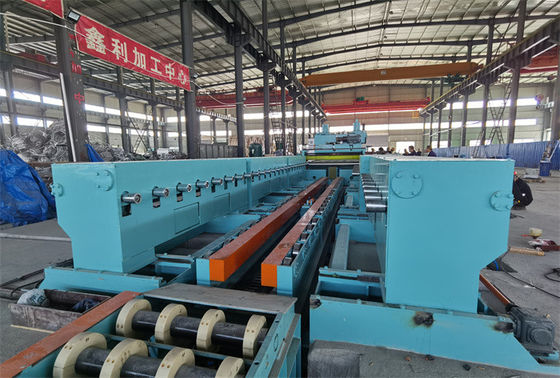

7. المكعب الآلي
قنبلة فتحة التراص، والحصول على كل ورقة على ذراع الدوار، فتح ذراعين لتحرير ورقة السقوط على طاولة الرفع.
طاولة التدحرج تسليم الأوراق المتراكمة إلى الخارج للتعبئة.
8التحكم التلقائي، العملية بأكملها تحت سيطرة PLC في وضع التلقائي.يمكن للمشغل مراقبة وتشغيل خط قطع الطول بسهولة على وحدة التحكم.
