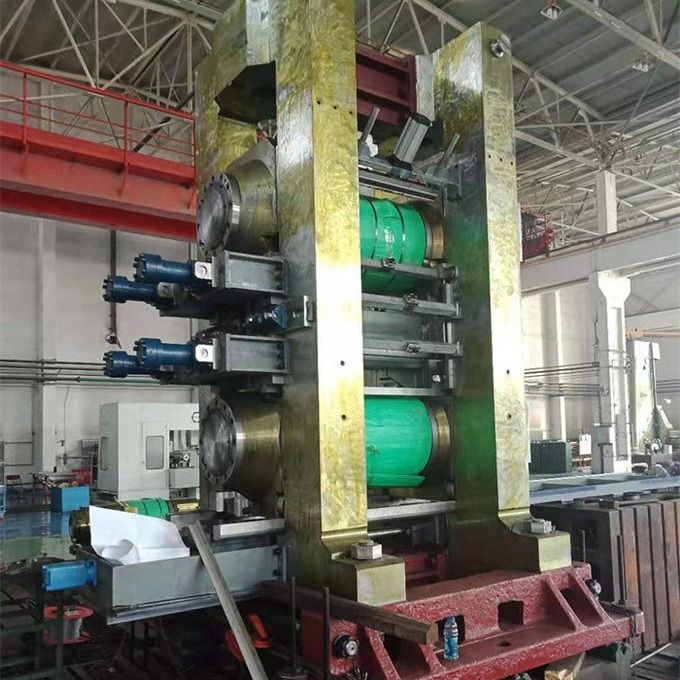

نظام أتمتة الدرفلة على البارد لماكينة درفلة الشريط المعدني على البارد
نظام أتمتة الدرفلة على البارد لماكينة درفلة الشريط المعدني على البارد

نظام أتمتة الدرفلة على البارد لماكينة درفلة الشريط المعدني على البارد

نظام أتمتة الدرفلة على البارد لماكينة درفلة الشريط المعدني على البارد
Basic Properties
country of origin
وشى ، الصين
Brand Name
Jinye
PRODUCT MODEL
SS750
Trading Properties
MOQ
1 مجموعة
Packing
5 × 40HC
period for dispatch
120-180 يومًا
payment method
تي / ت

Product Details

إبراز:

طاحونة التدحرج البارد للشريط المعدني

,

نظام أتمتة التدحرج البارد

Name: مطحنة الدرفلة على البارد AGC الهيدروليكية عالية الدقة
Material: الكربون الصلب والفولاذ المقاوم للصدأ وغير الحديدية
Input Thickness: 2-3 ملم
Finished Thickness: 0.2-1.8 ملم
Strip Width: 500 ملم
Coil Load: 10 ت
Rolling Speed: 400 م / دقيقة
Press Down: AGC الهيدروليكية
Rolling Process: تفريغ
Recoiling Tension: 55 كيلو نيوتن
Rolling Force: 5000 كيلو نيوتن
Land Area: 13 م × 13 م عكسي
Product Brief
عالية الدقة الهيدروليكية AGC الباردة درفلة آلة عكسها أو جنبا إلى جنب أصبحت مطحنة الدرفلة الهيدروليكية AGC أكثر شيوعًا في صناعة درفلة الشريط المعدني لدقتها العالية وسرعتها العالية وأتمتة عالية لولب مطحنة الدرفلة لديه خياراتنوع ميكانيكي ونوع AGC هيدروليكيو نوع ميكانيكييتكون من محرك ، مخفض سرعة ، فرامل ...
Product Description

عالية الدقة الهيدروليكية AGC الباردة درفلة آلة عكسها أو جنبا إلى جنب



أصبحت مطحنة الدرفلة الهيدروليكية AGC أكثر شيوعًا في صناعة درفلة الشريط المعدني لدقتها العالية وسرعتها العالية وأتمتة عالية



لولب مطحنة الدرفلة لديه خياراتنوع ميكانيكي ونوع AGC هيدروليكيو

  • نوع ميكانيكييتكون من محرك ، مخفض سرعة ، فرامل ، لولب دودة ، وسادة كروية ، إلخ.يمكن ضبط الأسطوانة العلوية بسرعة وبشكل متكرر بضربة كبيرة وبدون تحميل متداول ، وبنية أبسط وصيانة أسهل ، ونظام نقل معقد وحساسية أقل ، غير مناسب للدرفلة عالية الدقة وعالية السرعة.
  • يتكون اللولب الهيدروليكي من أسطوانة هيدروليكية ، وصمامات مؤازرة ، ونظام هيدروليكي ، بالإضافة إلى عدادات الفحص ونظام التحكم في الحوسبة ، والتي لا تحتوي على هيكل نقل معقد.

الضغط الهيدروليكي لأسفل أو لأعلى نظام الدرفلة على الباردالشخصيات:



  1. نظام الضغط الهيدروليكي AGC مع التحكم الآلي ، بما في ذلك أسطوانات الضغط الهيدروليكية ، ونظام التحكم AGC ، والمحطة الهيدروليكية ، ومقاييس السماكة ، مع وظائف التحكم الثابت في موضع خلوص الأسطوانة ، والتحكم المستمر في الضغط والتحكم التلقائي في ضبط الإمالة.
  2. نظام التحكم الآلي للكمبيوتر وحدة المعالجة المركزية
  3. شاشة HIM تعمل باللمس للعرض الديناميكي ، وإعداد معلمات التدحرج ، وإنذارات الأعطال وطباعة التقارير.
  4. تيار مباشر رقمي أو محرك تيار متردد
  5. قيادة البكرات المتوسطة (قم بقيادة الأسطوانة الوسطى العلوية والأسطوانة الوسطى السفلية بشكل منفصل.
  6. التحكم في تبريد البكرات مقسم إلى خمس مناطق ، التحكم في تدفق المياه
  7. أسطوانة العمل للتحكم في الانحناء الإيجابي / السلبي
  8. الضبط المسبق لنقل الأسطوانة الوسطى والتحكم الإيجابي في الانحناء للأسطوانة الوسطى
  9. الإعداد الصفري لخط الوسط المتداول بواسطة إسفين.
  10. بكرات العمل والبكرات المتوسطة سريعة التغيير
  11. الضبط التلقائي لسرعة اللف والتوتر
  12. إجراءات الحماية في حالة كسر الشريط وإنذار الحوادث والتوقف في حالات الطوارئ.
  13. تزييت زيت الغاز لبكرات العمل والبكرات المتوسطة والبكرات الاحتياطية.
  14. محامل أسطوانية للبكرات الاحتياطية
  15. مقياس سمك الأشعة السينية
  16. ربط عملية التدحرج وأجهزة إنذار الخلل التي يتم التحكم فيها بواسطة PLC
  17. الضبط المسبق لعملية التدحرج والتفتيش والعرض والإنذار لمعلمات عملية التدحرج ومعلمات الماكينة المهمة


يأخذ600 أربع أسطوانات (4 عالية) ماكنة درفلة على البارد قابلة للانعكاس لشريط الصلبحتى 500 مم بتكوين AGC الهيدروليكي كمثال.

مادة الصلب

لفائف HR من الصلب الكربوني النظيف المخلل ، شرائط مدرفلة على البارد وملدنة

شريط لفائف واردة 350-500 مم × 2-3 مم
الملفات الواردة معرف 508 مم ، 1900 مم OD ، 10T
شريط لفائف SS المدرفلة على البارد 350-500 × 0.30-1.5 ملم
معاملات مطحنة الدرفلة العكسية
سرعة الدرفلة ماكس 400 م / دقيقة ،
قوة اللف ماكس 5000 كيلو نيوتن
ارتداد التوتر يصل إلى 55 كيلو نيوتن
مواصفات بكرة العمل. Ф175 × 600 ملم
مواصفات الأسطوانة الاحتياطية. Ф550 × 580 ملم
قوة المحرك الرئيسية 630 كيلو واط
نكص قوة المحرك 250 كيلو واط
تحكم كهربائي AGC الهيدروليكية ، برامج تشغيل Siemens RA80 DC ، PLC ، نظام قياس سماكة الأشعة السينية
الظروف السائلة التشحيم بالزيت الرقيق لعلب التروس ، والتشحيم بالزيت بالغاز لمقاعد المحامل ، والمحطات الهيدروليكية ، ونظام تبريد عملية التدحرج
تغيير الأسطوانة التلقائي محرك هيدروليكي ومحرك أسطوانة ، لتحقيق تغيير تلقائي للأسطوانة



آلية العمل:
آلة فك اللفة 10T ، مغذي قرصة و 5 أسطوانات فرد ، جهاز إعادة اللف الأول ، 4 طاحونة قابلة للانعكاس AGC هيدروليكي Hi ، وحدة إعادة لف ثانية.
