تفاصيل المنتج:
|
| اسم: | تحميل خط حزّ صفائح الفولاذ الرقيق للسيارة | مادة: | صفائح لفائف CR ، GI ، GL ، PPGI ، PPGL |
|---|---|---|---|
| عرض الملف: | 300-1300 | سمك اللفة: | 0.3-3.0 |
| وزن الملف: | 15-20 طن | معرف الملف ، OD: | 508 مم ، 1800 مم |
| عدد الحز: | 3 مم × 13 شرائط | سرعة القطع: | 0-200 م / دقيقة |
| مشقق مزدوج: | اختياري | تفريغ السيارة: | مهد أرضي بذراع ضغط |
| تفريغ الملفات: | الباب الدوار مع الضغط على الذراع | مساحة الأرض: | 25 م × 13 م |
| إجمالي الطاقة: | 380 كيلو واط | نكص مغزل: | 508 مم سلس |
| إبراز: | آلة حز لفائف مهد الأرض,آلة حز لفائف 1300mm,خط حز لفائف الصلب الرقيق |
||
تحميل خط حزّ صفائح الفولاذ الرقيق للسيارة
يتناسب خط حز لفائف الفولاذ عالي السرعة بشكل خاص مع تقطيع الألواح الفولاذية الرقيقة ، ويحسن في العديد من الجوانب ويعطي ثباتًا ودقة جيدة أثناء الحز.

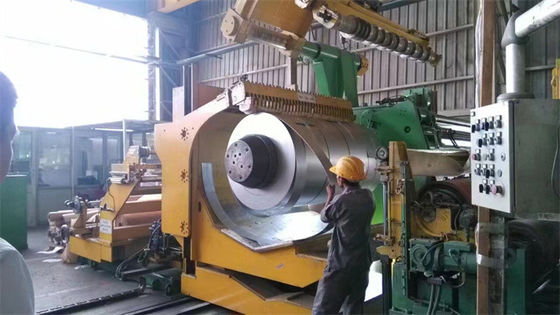

1. سيارة تحميل الملف ، يمكن أن تكون سيارة التفريغ من النوع المهد الأرضي ، والقضبان تجلس على الأرض ليست مثل السيارة الملفوفة من نوع الحفرة التي تجلس على القضبان في الحفرة.
علاوة على ذلك ، تحتوي عربة تفريغ المهد على فاصل فوق الذراع للضغط على لفائف الأطفال المشقوقة دون ربطها بمغزل إعادة اللف.
يفصل فاصل ضغط اللفائف الملفات الشقّية على جهاز إعادة اللف ، وضغط الفاصل فوق الذراع على الملفات الشقّية من زاوية أخرى ، ويتقلص مغزل الارتداد ، ويدفع دافع الارتداد الهيدروليكي ويدعم المهد ، ويخرج ملف الطفل المشقوق من مغزل الارتداد ويرسل الملفات إلى ذراع الباب الدوار مع ذراع فاصل آخر اضغط على الملفات المشقوقة ، في انتظار إحكام التغليف والتفريغ بالرافعة الشوكية أو الرافعة.
2 ، آلة فك اللفافة أحادية المغزل: اضغط على زر واحد على لوحة المشغل ، مع التركيز على ضبط الملف بسهولة على الخط المركزي.
مغزل متشابك شرائح الأسنان ، جيد لفائف رقيقة داخل.
3.Pinch تلعب الأسطوانة دور دليل الانحراف أثناء التغذية بالقرص ، وتحرر preleveler الضغط الداخلي للصفائح الفولاذية.
4 وحدة التوجيه الجانبية: أضف 1 على 2 بكرات ، اضغط هوائيًا لأسفل الأسطوانة العلوية ، لتوجيه الشريط الفولاذي من الاتجاه الجانبي ومن الأعلى إلى الأسفل قبل التقطيع.
5.الفرز:

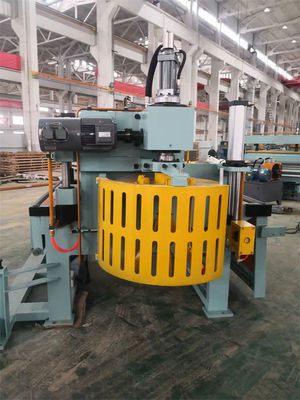

6. اللفاف الخردة: لف عمودي أو لف أفقي ، خردة بالير ومروحية ، اختياري.للصفائح الرقيقة عالية السرعة عادة من النوع الرأسي.

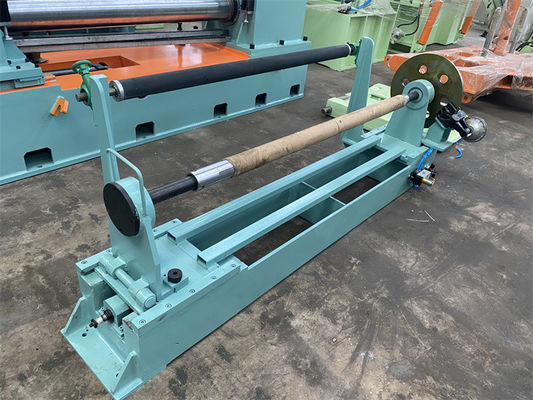

7. الفصل المسبق والموتر: جميع أعمدة الفصل متشابهة ويمكن فكها وتركيبها بسهولة.
توفير التوتر هو نظام هيدروليكي لمضخة مكبس متغير ، حيث توفر أسطوانتان هيدروليكيتان في الأعلى ضغطًا متوازنًا.
8. القص اللاحق والبكرات المنحرفة: يقوم القص اللاحق بقطع ذيول الشرائط غير المنتظمة ، مما يجعل التعبئة على جهاز إعادة اللف أسهل.
يتتبع جهاز التشفير الموجود على أسطوانة العاكس طول القطع ويظهر على شاشة اللمس.
المعلمات:
| مواد خام | منتج منتهي | أدوات | سلطة | الاهلية |
| لفائف الأم | لفائف الأطفال | |||
| معرف 508 مم | معرف 508 مم | سكين القرص ID220 × OD330 × 10 مم | المشقق 132 كيلو واط | سرعة 0-200 م / دقيقة |
| OD 1800 مم | OD 1800 مم | فاصل السكين ID220x OD270 | إعادة اللف 160KW | الاحكام +/- 0.10 مم |
| الوزن 15T | الوزن 15T | فاصل ID85 x OD180mm | مجموع 380 كيلو واط | تقوس 0.5 مم / م |
| سماكة 0.3-3 مم | شرائط 1 مم × 30 فتحة ، 3 مم × 13 فتحة | وسادة التوتر ١٣٥٠ × ٤٠٠ ملم | حدبة: | |
| العرض 300-1300 ملم | عرض 20-600 ملم | فاصل نايلون: ID85 × OD100mm |
التكوين والمعلمات:
| رقم. | تعبير | المعلمات |
| 1 | سيارة لفائف التغذية | 15 ت |
| 2 | فك مغزل مزدوج | Φ508 مم ، حمولة 15T |
| 3 | مغذي قرصة وخمسة أسطوانات مستوية | Φ160 مم ، 30 كيلو وات |
| 4 | القص الهيدروليكي | 3 × 1300 |
| 5 | تراكم حفرة 1 | طول 3000 مم |
| 6 | دليل جانبي وبكر الأسطوانة | 300-1300 مم |

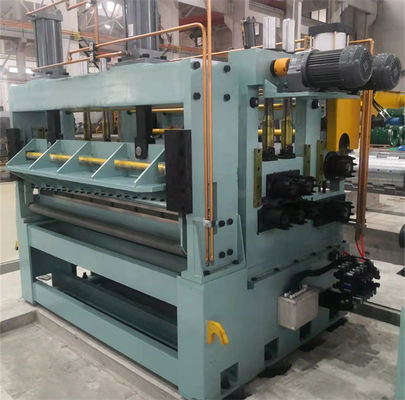

| 7 | آلة الحز | Φ220 مم ، 132 كيلو وات + 4 كيلو واط × 3 |
| 8 | اللفاف الخردة الحافة وذيول الأشرطة اضغط | 7.5 كيلو واط × 2 |
| 9 | تراكم حفرة 2 | طول 4000 مم |
| 10 | فاصل مسبق ، موتر ، بكرة موازنة | شعر الصوف بالتوتر عند الانفصال مرتين |
| 11 | ReCoiler (مع أقراص فصل ، دافع) | Φ508mm ، 160KW ، حمولة 15T |
| 12 | لفائف تفريغ السيارة | 15T نوع المهد |
| 13 | النظام الهيدروليكي | صمامات ريكسروث ، مضخة يوكن |
| 14 | نظام التحكم الكهربائي | محرك Parker DC و Siemens PLC وشاشة تعمل باللمس |
