تفاصيل المنتج:
|
| اسم: | آلة مطحنة أنابيب الصلب المستطيل المربع | إدخال: | منخفض الكربون ، شرائط فولاذية منخفضة السبائك |
|---|---|---|---|
| انتاج |: | 30 × 30 - 200 × 200 ملم أنابيب مربعة | إنتاج السرعة: | 30-80 م / دقيقة |
| مساحة الأرض: | 65 م × 7 م | لحام HF: | الحالة الصلبة 300KW |
| قطع: | المنشار الساخن أو البارد | الأدوات: | بكرات Cr12 |
| تكنولوجيا التشكيل: | الأتراك يتجهون من جولة إلى ساحة | رمح الأسطوانة: | أفقي 80 ملم |
| إبراز: | آلة طاحونة أنابيب مستطيلة مربعة |
||

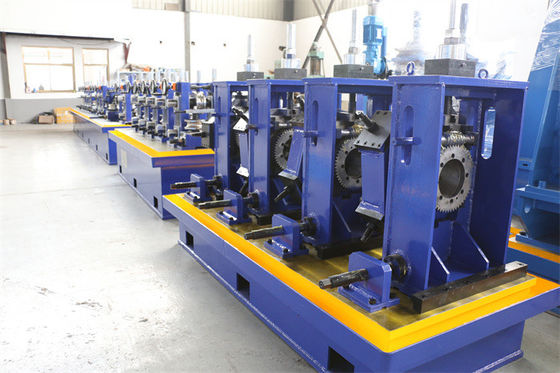

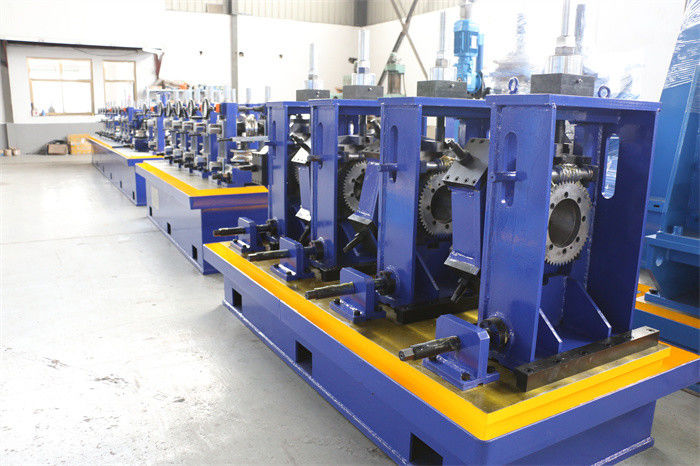

آلة مطحنة أنابيب الصلب المستطيل المربع بواسطة رؤساء الأتراك من الجولة إلى المربع
تستخدم الأنابيب الفولاذية المستطيلة المربعة على نطاق واسع الأنابيب الفولاذية الهيكلية ، ويمكن أن تكون تقنية الأنابيب المستطيلة المربعة:
تكنولوجيا التشكيل "مباشرة إلى المربع"
قم بلف شريط الصلب مباشرة وتشكيله في مربع ومستطيل ، ثم قم بلحامها ثم رأس الأتراك للحصول على الأنابيب النهائية.يمكن لمجموعة واحدة كاملة من البكرات المدمجة أن تصنع جميع الأنابيب المربعة والمستطيلة ، وهي اقتصادية وعملية.تأخذ عملية التشكيل بالدلفنة أنابيب مربعة أو مستطيلة كحزمة واحدة من الملامح بين بعضها البعض يتم ضبطها تلقائيًا بواسطة مجموعة واحدة من البكرات المدمجة.
من الأنابيب المستديرة إلى المربعة بواسطة Turks Heads
من الشريط الفولاذي عن طريق التشكيل بالدلفنة ، يتم عمل أنابيب دائرية ولحام عالي التردد ، ثم تحجيم الأنابيب الدائرية ، في حين أن مهمة التغيير الدائري إلى المربع بواسطة رؤوس الأتراك.
ميزة رؤوس الأتراك هي مجموعة واحدة من البكرات يمكن تعديلها لتناسب جميع أحجام الأنابيب المربعة والمستطيلة ، مما يوفر تكلفة البكرات.
هيكل رأس الأتراك ليس قسريًا جدًا ، وتشكيله الدائري إلى المربع يكون أكثر نعومة ، وبالتالي يكون شكل الأنبوب أكثر جمالا.
خط إنتاج أنابيب مربعة 100 × 100:
| تعبير | ترتيب | المعلمات |
| Uncoiler | التمدد الهيدروليكي برأس واحد | 1.0- 3.0 × 100-400 مم ID508 ، OD1800mm ، 6T |
| القص واللحام | القص الهيدروليكي التلقائي ، لحام الأرجون القوسي | شفرات H13 ، 3.0 × 400 ممو16 ~ 250 أ |

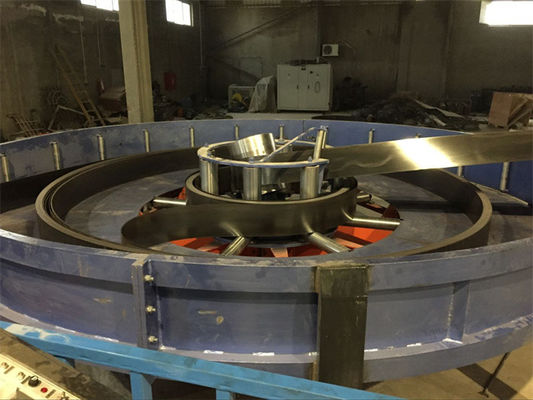

| مجمع حلزوني أفقي | قم بقرصة التغذية في الصبي الحلزوني ، وقم بتجميع الشريط الفولاذي في الجسم والخروج السلبي | قطرها 5 أمتار ، 50 كيلو واط ، تغذية 200 متر / دقيقة ، |
| آلة تشكيل | تشكيل الانهيار وتشكيل الزعانف | 7 مجموعات لفات أفقية ، 8 لفات عمودية 132 كيلو وات |
| اللحام والتبريد | دليل التماس ، ضغط اللحام HF ، إزالة الأزيز ، (رش الزنك على خط اللحام) ، التبريد | دليل طبقات الأتراك ، آلة لحام الحالة الصلبة 300 كيلو وات ، ضغط 3 لفات ، كشط نتوءات 2 قطعة ، خزان تبريد 4 أمتار |
| آلة التحجيم | بكرات أفقية وعمودية وضبط خطي | 4 بكرات عمودية ، 4 لفات أفقية و 4 رؤوس تركس |
| منشار قطع يطير | قطع بارد ، احتكاك ساخن اختياري | Φ38 ~ Φ127mm x 10m ، OD700mm × ID90mm × 4.0mm شفرة المنشار ، 60KW |
| جدول لفة الإخراج | جانب واحد ينفد | 12 م |
| إجمالي الطاقة | 650 كيلو واط |
مواصفات آلات أنابيب المتفجرات من مخلفات الحرب:
| نموذج | حجم الأنبوب | لحام HF (KW) | قوة المحرك (KW) | السرعة (م / دقيقة) |
| Ф مم × مم | ||||
| HG16 | Ф (7-20) × (0.2-0.5) | 60 | 22 | 80-140 |
| HG25 | Ф (8-32) × (0.35-1.3) | 100 | 45 | 70-130 |
| HG32 | Ф (15-50) × (0.6-2.0) | 150 | 110 | 60-120 |
| HG50 | Ф (20-63) × (0.8-2.5) | 200 | 160 | 50-100 |
| HG63 | Ф (20-76) × (0.8-3.0) | 250 | 200 | 30-90 |
| HG76 | Ф (25-80) × (1.2-4.0) | 300 | 110 × 2 | 30-80 |
| HG89 | Ф (32-102) × (1.5-4.5) | 300 | 132 × 2 | 30-80 |
| HG114 | Ф (38-127) × (1.5-4.5) | 300 | 160 × 2 | 30-70 |
| HG125 | Ф (50-165) × (2.0-5.0) | 400 | 185 × 2 | 20-60 |
| HG165 | Ф (76-165) × (2.0-6.0) | 600 | 200 × 2 | 15-50 |
تكوين النظام الكهربائي لمطحنة الأنابيب
