تفاصيل المنتج:
|
| مادة: | المدرفلة على البارد ، ورقة لفائف GI | عرض الملف: | 300-1500 |
|---|---|---|---|
| سمك اللفة: | 0.3-3 | وزن الملف: | 20 ت |
| معرف الملف ، OD: | 508 مم ، 2000 مم | عدد الحز: | 3 مم × 12 شرائط |
| سرعة القطع: | 0-120 م / دقيقة | مشقق مزدوج: | تغير سريع |
| تفريغ الملفات: | الباب الدوار | مساحة الأرض: | 25 م × 13 م |
| إجمالي الطاقة: | 300 كيلو واط | نكص مغزل: | 508 |
| إبراز: | خط الحز المعدني عالي الدقة,خط الحز المعدني بعرض 300 مم,خط حز الألواح بعرض 1500 مم |
||

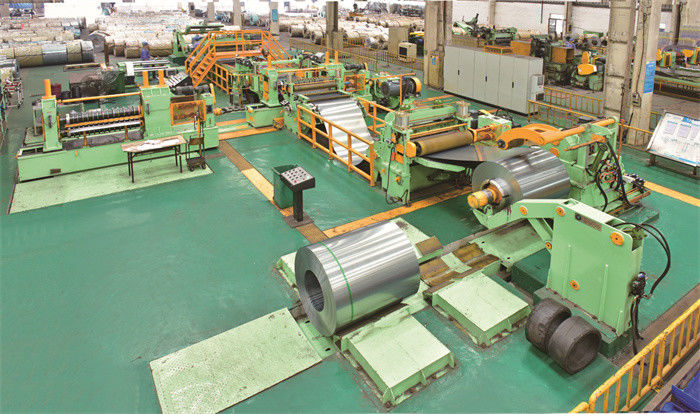

خط حز الصفائح المعدنية عالي الدقة مع المشقق التوأم سريع التغيير
تعتبر آلات التقطيع المزدوجة حلاً جيدًا لمصانع معالجة الملفات المعدنية لإنتاج إنتاجية عالية من الملفات المشقوقة ، لأن القاطعات المزدوجة تتبادل مع بعضها البعض بسرعة ، وتستغرق حوالي 15 دقيقة فقط.بدون ماكينات التقطيع المزدوجة ، يستغرق العامل الماهر من ساعة إلى ساعتين لترتيب وتعديل سكاكين القطع والفواصل على أعمدة التقطيع من ماكينة الحز عبر الإنترنت ، يجب أن يتوقف خط الحز بالكامل وينتظر حتى يصبح جهاز الحز جاهزًا بأدوات الحز المرتبة حديثًا.في حالة وجود قطع مزدوجة ، خلال هذه الفترة ، يمكن قطع ملف آخر.
عملية التغيير السريع:
1. فتح الوصلات العامة ، وفتح الضغط الهيدروليكي على أقدام الحز عبر الإنترنت.
2. آلة القطع الآلية عبر الإنترنت للخروج إلى منصة التبادل.
3. تحريك المنصة الآلية للسماح لآلة الحز الأخرى بمواجهة وضع الاتصال بالإنترنت.
4. آلية تحريك آلة الحز الأخرى عبر الإنترنت
5. أقدام الصحافة الهيدروليكية من آلة القطع الأخرى ، قم بتوصيل عمود الإدارة والقفل.
6. قبل التغيير ، تم تركيب وتعديل أدوات الحز.
زودناها
مجموعة واحدة 3x1250 خط المشقق المزدوج إلى الفلبين
مجموعة واحدة 4x1850 مزدوجةخط المشققإلى جنوب أفريقيا ،
مجموعة واحدة 3 × 1600 خط حز مزدوج إلى إندونيسيا
مجموعة واحدة 3x2000 رؤوس شق مزدوجة إلى فيتنام ،
مجموعة واحدة 6x1700 رؤوس شق مزدوجة إلى روسيا ،
مجموعة واحدة 6x2000 مزدوجة آلة الحز إلى الهند
مجموعة واحدة من خط التقطيع المزدوج 8x2000 إلى الجزائر

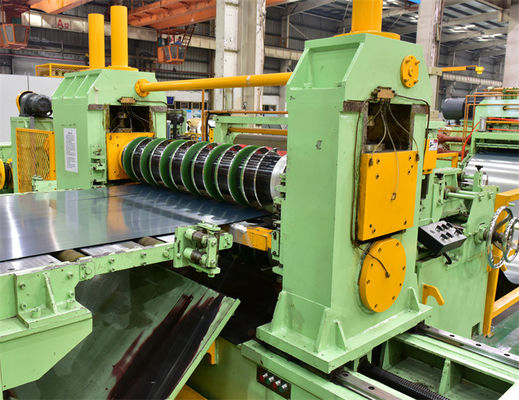

يوفر تصميمنا المزدوج (المشقق المزدوج) أداءً ممتازًا للغاية:
عندما يرغب العملاء في شق نطاق قياس كبير من لفائف الصلب ، مثل 0.3-6 مم ، 0.4-8 مم ، فإننا نصنع قطعتين تحملان واجبات شق مختلفة ، أحدهما لقطع صفائح الملف الرقيقة ، والآخر يكون أكبر لحز ألواح اللفائف السميكة .
لقد قمنا بتوريد آلة قطع مزدوجة 6x1600 ، مع آلة حز واحدة 0.3-3mm وآلة حز أخرى 2-6mm.العملاء راضون جدًا عن التصميم ، بغض النظر عن لفائف السماكة المراد قطعها ، سيحصل على نتيجة شق جيدة.
يمكن تشغيل الماكينتين بواسطة محرك وناقل حركة واحد ، أو كل آلة قطع لها محرك واحد وناقل حركة رأسها المقطوع يعود للخارج ويعود مرة أخرى على القضبان ، دون الحاجة إلى منصة تبديل واحدة.ولكن ، تعتبر منصة التبادل واحدة أمرًا ضروريًا عند الحاجة إلى أكثر من قاطعين لخط حز واحد.
التكوين والمعلمات:
| رقم. | تعبير | المعلمات |
| 1 | سيارة لفائف التغذية | 20 ت |
| 2 | مغزل مزدوج فك | Φ508 مم ، حمولة 20T |
| 3 | مغذي قرصة وخمسة أسطوانات مستوية | Φ160 مم ، 30 كيلو وات |
| 4 | القص الهيدروليكي | 3 × 1500 |
| 5 | طاولة لفة ناقل الحركة | طول 3000 مم |
| 6 | دليل جانبي وبكر الأسطوانة | عرض 300-1500 مم |
| 7 |
آلة الحز (رأسان للتبادل السريع) |
Φ220 مم ، 110 كيلو وات + 4 كيلو واط × 3 |
| 8 | اللفاف الخردة الحافة وذيول الأشرطة اضغط | 4KW × 2 |
| 9 | مجمع الحفرة | طول 4000 مم |
| 10 | فاصل مسبق ، موتر ، بكرة موازنة |
شعر الصوف بالتوتر عند الانفصال مرتين أسطوانة انحراف Φ320mm |
| 11 | ReCoiler (مع أقراص فصل ، دافع) | Φ508mm ، 132KW ، حمولة 20T |
| 12 | عربة تفريغ الملفات | 20 ت |
| 13 | النظام الهيدروليكي | صمامات ريكسروث ، مضخة يوكن |
| 14 | نظام التحكم الكهربائي | محرك Parker DC و Siemens PLC وشاشة تعمل باللمس |
