تفاصيل المنتج:
|
| مادة: | المدرفلة على الساخن ، المدرفلة على البارد ، لفائف GI | عرض الملف: | 300-1300 |
|---|---|---|---|
| سمك اللفة: | 0.3-3 | وزن الملف: | 15-20 طن |
| معرف الملف ، OD: | 508 مم ، 1800 مم | عدد الحز: | 3 مم × 12 شرائط |
| سرعة القطع: | 0-120 م / دقيقة | مشقق مزدوج: | تبادل سريع |
| تفريغ الملفات: | الباب الدوار | مساحة الأرض: | 25 م × 13 م |
| إجمالي الطاقة: | 300 كيلو واط | نكص مغزل: | 508 |
| إبراز: | خط حز الصفائح المعدنية عالية الدقة,خط حز لفائف 508mm,خط حز الصفيحة 300KW |
||

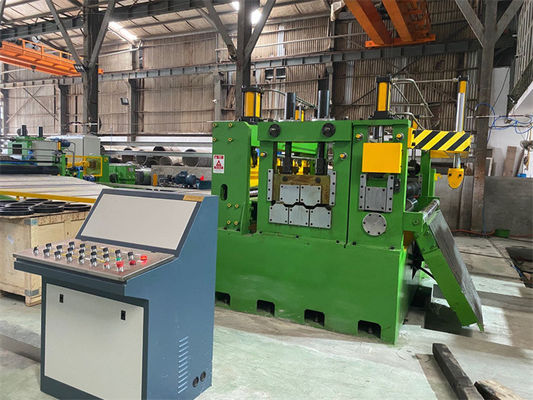

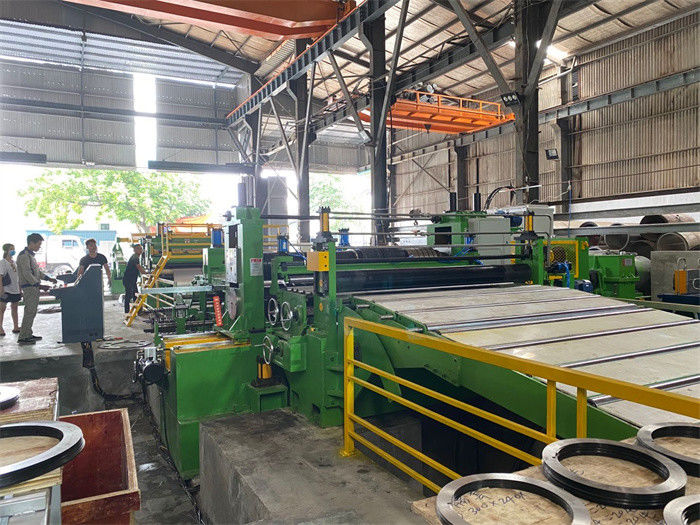

خط حز الصفائح المعدنية عالي الدقة مع المشقق التوأم سريع التغيير
تعتبر آلات التقطيع المزدوجة حلاً جيدًا ، عندما تحتاج مصانع معالجة لفائف الصلب إلى إنتاج عالي ، لتبادل القطع المزدوجة مع بعضها البعض بسرعة ، يستغرق الأمر حوالي 15 دقيقة فقط.يحتاج العمال المهرة تقليديًا إلى أن يستغرقوا من ساعة إلى ساعتين لترتيب وتعديل سكاكين القطع والفواصل على أعمدة التقطيع ، عندما يكون هناك رأس قطع واحد على خط الحز ، يجب أن يتوقف الخط بأكمله وينتظر حتى يصبح جهاز التقطيع جاهزًا بسكاكين مرتبة حديثًا و الفواصل.خلاف ذلك ، خلال هذه الفترة ، يتم قطع ملف آخر في حالة عدم توقف الحز.
عملية التغيير السريع:
1. افتح مفاصل القيادة ، افتح المكبس الهيدروليكي على أقدام الحز.
2. خروج بمحركات إلى منصة التبادل.
3. تحريك المنصة الآلية للسماح لآلة الحز الأخرى بمواجهة وضع الاتصال بالإنترنت.
4. آلية تحريك آلة الحز الأخرى عبر الإنترنت
5. أقدام الصحافة الهيدروليكية من آلة القطع الأخرى ، قم بتوصيل عمود الإدارة والقفل.
6. قبل التغيير ، تم تركيب وتعديل أدوات الحز.
زودناها
مجموعة واحدة 3x1250 رؤوس شق مزدوجة إلى الفلبين
مجموعة واحدة 4x1850 رؤوس شق مزدوجة إلى جنوب إفريقيا ،
مجموعة واحدة 3 × 1600 خط حز مزدوج إلى إندونيسيا
مجموعة واحدة 3x2000 رؤوس شق مزدوجة إلى فيتنام ،
مجموعة واحدة 6x1700 رؤوس شق مزدوجة إلى روسيا ،
مجموعة واحدة 6x2000 مزدوجة آلة الحز إلى الهند
مجموعة واحدة من خط التقطيع المزدوج 8x2000 إلى الجزائر
يوفر تصميمنا المزدوج (المشقق المزدوج) أداءً ممتازًا للغاية:
عندما يرغب العملاء في شق نطاق قياس كبير من لفائف الصلب ، مثل 0.3-6 مم ، 0.4-8 مم ، فإننا نصنع قطعتين تحملان واجبات شق مختلفة ، أحدهما لقطع صفائح الملف الرقيقة ، والآخر يكون أكبر لحز ألواح اللفائف السميكة .
لقد قمنا بتوريد آلة قطع مزدوجة 6x1600 ، مع آلة حز واحدة 0.3-3mm وآلة حز أخرى 2-6mm.العملاء راضون جدًا عن التصميم ، بغض النظر عن لفائف السماكة المراد قطعها ، سيحصل على نتيجة شق جيدة.
يمكن تشغيل الماكينتين بواسطة محرك وناقل حركة واحد ، أو كل آلة قطع لها محرك واحد وناقل حركة رأسها المقطوع يعود للخارج ويعود مرة أخرى على القضبان ، دون الحاجة إلى منصة تبديل واحدة.ولكن ، تعتبر منصة التبادل واحدة أمرًا ضروريًا عند الحاجة إلى أكثر من قاطعين لخط حز واحد.
التكوين والمعلمات:
| رقم. | تعبير | المعلمات |
| 1 | سيارة لفائف التغذية | 15-20 طن |
| 2 | فك مغزل مزدوج | Φ508 مم ، حمولة 20T |
| 3 | مغذي قرصة وخمسة أسطوانات مستوية | Φ160 مم ، 30 كيلو وات |
| 4 | القص الهيدروليكي | 3 × 1300 |
| 5 | طاولة لفة ناقل الحركة | طول 3000 مم |
| 6 | دليل جانبي وبكر الأسطوانة | 300-1300 مم |
| 7 |
آلة الحز (رأسان للتبادل السريع) |
Φ220 مم ، 110 كيلو وات + 4 كيلو واط × 3 |
| 8 | اللفاف الخردة الحافة وذيول الأشرطة اضغط | 4KW × 2 |
| 9 | تراكم الحفرة | طول 4000 مم |
| 10 | فاصل مسبق ، موتر ، بكرة موازنة |
شعر الصوف بالتوتر عند الانفصال مرتين اسطوانة انحراف Φ320mm |

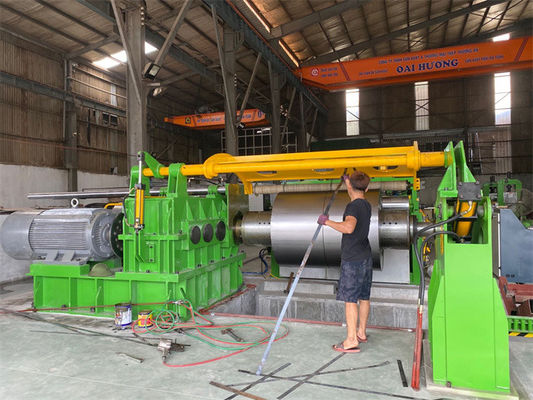

| 11 | ReCoiler (مع أقراص فصل ، دافع) | Φ508mm ، 132KW ، حمولة 20T |
| 12 | عربة تفريغ الملفات | 20 ت |
| 13 | النظام الهيدروليكي | صمامات ريكسروث ، مضخة يوكن |
| 14 | نظام التحكم الكهربائي | محرك Parker DC و Siemens PLC وشاشة تعمل باللمس |
