تفاصيل المنتج:
|
| اسم المنتج: | آلة خط الحز لفائف الصلب | مادة ورقة: | الألومنيوم والنحاس والنحاس والبرونز |
|---|---|---|---|
| عرض الورقة: | 500-1800 ملم | سمك ورقة: | 0.2-3 مم |
| سرعة القطع: | 0-50-100mpm قابلة للتعديل | عدد الحز: | 3 مللي متر 10 فتحات |
| معرف الملف: | 508 مم ، 610 مم | ملف OD: | 2000 ملم |
| وزن الملف: | 20 ت | دقة القطع: | ± 0.12 مم |
| عدد الحز: | 1mm x 30slits; 1 مم × 30 فتحة؛ 3mm x 10slits 3 مم × 10 شقوق | الصناعات المطبقة: | الطاقة والتعدين، الاستخدام المنزلي، الفنادق، البيع بالتجزئة، المزارع، أعمال البناء ، محلات الملابس، |
| نقاط البيع الرئيسية: | دقة عالية وإنتاجية عالية وتكلفة منخفضة وسرعة عالية | خدمة ما بعد البيع: | الدعم عبر الإنترنت، التثبيت الميداني |
| بعد خدمة الضمان: | دعم فني للفيديو ، دعم عبر الإنترنت ، صيانة ميدانية | ||
| إبراز: | خط حز الفولاذ المقاوم للصدأ Q460,خط حز المعدن للفولاذ C-Mn,آلة خط حز اللفة عالية القوة AHSS |
||

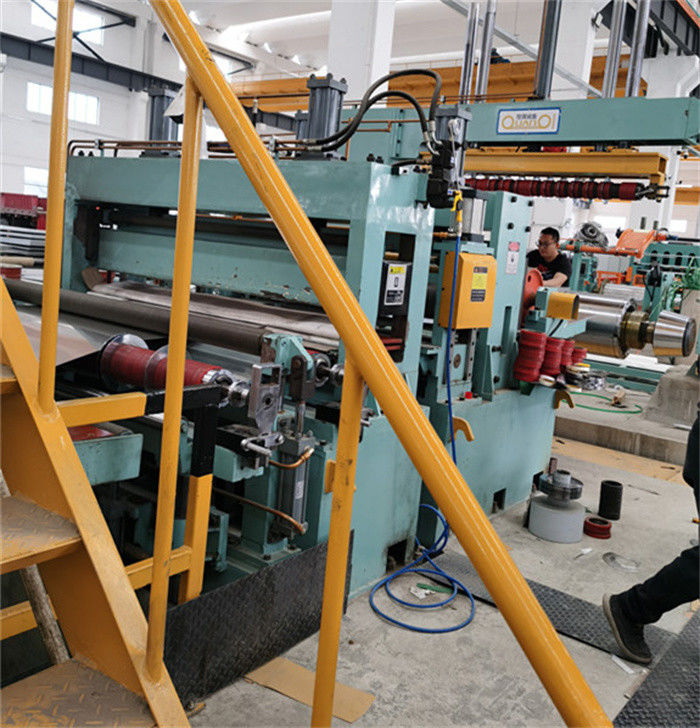

أجهزة حلقات حديدية عالية القوة (Q460 ، C-Mn Steel)
الوصف
آلة خط قطع الفولاذ الملفوفة هي نوع من المعدات المستخدمة في قطع الفولاذ الملفوف ، ويشمل أساسًا عمليات التغذية التلقائية وقطع الملفوفات وتلفها.هذا خط الإنتاج هو عنصر مهم من خط إنتاج المعالجة الباردة من الفولاذ الملفوف، ومبدأ عملها هو في المقام الأول لقطع مواد أنابيب الفولاذ الكبيرة لفائف إلى العديد من لفائف الفولاذ الشريط الضيق وفقا للعرض والطول المطلوبين.يتم استخدام خط إنتاج قطع الفولاذ الملفوف على نطاق واسع في خط إنتاج المعالجة الباردة من الفولاذ الملفوف في الصناعات مثل أنابيب الصلب، والبناء، والأثاث، والإلكترونيات، والسيارات. إنه أحد المعدات الهامة لتحسين كفاءة الإنتاج وجودة المنتج.
تتضمن AHSS بشكل رئيسي الفولاذ DP ، TRIP steel ، M steel ، CP steel ، HF steel ، TWIP steel ، QP steel ، قوة الشد 500 - 1500Mpa. في صناعة السيارات ، يمكن أن تحسن إلى حد كبير القوة في كتلة أقل
أوراق الفولاذ عالية المقاومة AHSS في الملفات هي الفولاذ عالية الجودة ، والتي تتطلب قطع عالية الجودة. نحن ننتج ونوفر آلات قطع الملفات الفولاذية AHSS الملفات
التكوين والخصائص
1.قوة عالية جداً في إزالة الملفات وفتح الملفات والضغط على الصفيحة وقلعة قشرة القشرة ، للحفاظ على الملفات الصلبة بشكل ثابت أثناء سحب الشريط الصلب ، وإرسال رأس الشريط إلى معدات تغذية القشرة.
2.القطعة المقطعة: المقاعد والعمود والسكاكين أكبر وأقوى من القطعة المقطعة العادية. قوة محرك القيادة حوالي 50٪ أكثر من قطعة النموذج العادية.
3.تعتمد محولات الخردة على نوع التوتر العكسي ، أقوى وكفؤ.
4.حلقة حفرة التجميع أطول وعميقة بما فيه الكفاية لضمان تراكم شريط الصلب
5وحدة توفير التوتر تمتلك كل من الدوال والصوف لتوفر التوتر المستقر القابل للتعديل للتراجع.
6.المركبة لديها منفصل فوق الذراع من نوع الإطار البوابة ، من الأعلى إلى شرائط الفصل المضغوطة
7سرعة القطع عادة ما تكون محدودة ضمن 80m / min.
8سكاكين القطع ستكون مادة خاصة مناسبة لقطع الصلب الصلب.
9يجب أن يكون النظام الهيدروليكي، مثل الأسطوانات الهيدروليكية، الصمامات، قويا وأكثر متانة.
عملية التخطيط:
طوافة إعداد السرج، طوافة تحميل السيارة، Uncoiler مع الدوال الصحافة، طوافة الصفحة الرأس، مطعم الدبوس و 5 طوافة Pre-leveler، قشر، حلقة حفرة 1، دليل الجانب، شق، ملفوفة الخردة، حلقة حفرة 2،مشدّد و مفصل مسبق، عجلة القص والمنحرف، عجلة مع منفصل الذراع العلوية، عربة تفريغ الملف
المعلمات:
| خط الشق (0.3-3.0) × 1800 100mpm | المعلمات |
| الملفات الفولاذية القادمة | ID508mm، 610mm، OD1800mm، وزن الملف 20T |
| طوابير الأطفال المنتهية | ID508mm، OD1800mm، وزن الملف 20T max |
| عرض الملف الأم | 500-1800ملم |
| عرض لفائف الأطفال | 50mm-800mm |
| عدد قطع | 1 ملم × 30 فتحة؛ 3 ملم × 10 فتحات |
| المحركات الرئيسية | المقطعة 132 كيلوواط + المقطعة 160 كيلوواط |
| سكين قاطع | ID250 x OD380 x 20mm SLD، HRC60-61 |
| قاطع الدوار | 508 ملم من القضيب |
| اختياري | قطعات مزدوجة ، تفريغ الحلقة الدوارة |
| سرعة التقطيع | 0-50-100mpm قابلة للتعديل |
| التكوين | سيمنز PLC ، باركر DC Driver ، صمامات ريكسروث |
| دقة القطع | عرض الشق ±0.12mm؛ كامبر ±0.1mm/m؛ بور 3٪ من السُمك؛ كوخ الارتداد <0.5mm |
التكوين:
| الجزء | المواد، المعالجة، العلامة التجارية |
| عمود، محور، أدوات | 40Cr، HB250-275, HRC55-58 |
| شفرة الشق | 42CrMo التصنيع ، HB280-300 ، الطاقة المتوسطة للكتلة HRC50-55 ، طلاء الكروم الصلب ، طلاء سطح |
| الإطار، القواعد | Q235-A,Q345 لحام ألواح الصلب ، معالجة التسخين |
| جسد علبة التروس | Q345 لحام الألواح، المعالجة الحرارية، رمي الرمال، طلاء البرايمر |
| أجهزة التروس: | صلب 40Cr ، HB240-255 ، أسنان صلبة ، أسنان مطحونة |
| المكسرات، أجزاء المكسرات: | 45# الصلب الساطع، التشديد، طلاء الكروم الصلب والنظافة |
| مضخة هيدروليكية | المضخة المتغيرة |
| PLC | سيمنس S200 |
| محامل | HRB، ZWZ، SKF |
| أجزاء هوائية | الهجوم الجوي، SMC |
