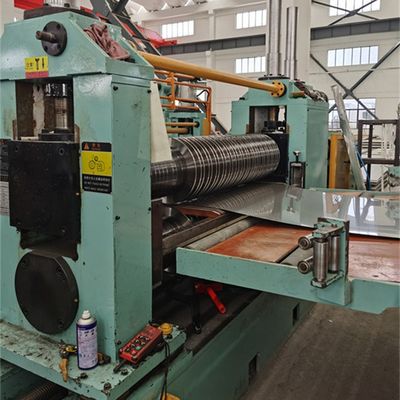

خط حز لفائف الصلب للصفائح الفولاذية المدرفلة على البارد CR (0.2-3 X 1250)

خط قطع لفائف الفولاذ للورق الفولاذي CR المطاط البارد(0.2-3 × 1250)

الوصف

خط قطع لفائف الفولاذ هو معدات عالية البلاستيك تستخدم لقطع وإعادة لف المواد الفولاذية الكبيرة المستوردة أو المنتجة محلياً إلى لفائف فولاذية أضيق ذات نفس الطول.بشكل عام، تتكون هذه العملية من التغذية الآلية، وقطع لفائف الصلب المطلوبة، حركة حامل لفائف، لفائف، وقطع البوابة. قابلة للتخصيص وفقا للاحتياجات،مناسبة لقطع وإعادة لف مواد مختلفة من الفولاذ الملفوف، مثل الفولاذ الكربوني المطاط بارد، الفولاذ المقاوم للصدأ، صفيحة الفولاذ الملونة، صفيحة الألومنيوم، الخ.

وفقًا لإجراءات التشغيل المختلفة ، هناك ثلاثة أنواع مختلفة من خطوط إنتاج قطع لفائف الصلب: يدوية وشبه أوتوماتيكية وأوتوماتيكية بالكامل.المعدات شبه الأوتوماتيكية والأتوماتيكية بالكامل مجهزة بمحكمات قابلة للبرمجة، والتي يمكن أن تكمل تلقائيًا عملية القطع بأكملها ومراقبة معايير التشغيل المختلفة في الوقت الحقيقي ، مما يحسن من كفاءة الإنتاج وجودة المنتج.

بالمقارنة مع معدات القطع اليدوية ، خطوط إنتاج قطع لفائف الصلب ذات الأتمتة العالية لها مزايا مثل كفاءة العمل العالية ، والتشغيل البسيط ، والدقة العالية ،ونوعية منتج موثوق بهاولذلك، فإنه يستخدم على نطاق واسع في خطوط إنتاج المعالجة الباردة الفولاذ الملفوفة في الصناعات مثل أنابيب الفولاذ والمباني والطاقة الشمسية والكهرباء والأثاث والسيارات والإلكترونيات، الخ.

أوراق الفولاذ الكربوني هي الأوراق المعدنية الأكثر شيوعًا ، ومعظم أوراق الفولاذ الكربوني هي فولاذ منخفض الكربون (فولاذ خفيف) ، والأوراق الفولاذية المتوسطة والعالية الكربونية هي فولاذ عالية الجودة عالية الجاذبية ،الملفوفات الصلب الكربوني HR المطاط الساخن هي نطاق أكثر سمكا من الألواح الصلبة قبل عملية المطاط البارد,

لفائف الفولاذ المطاطي البارد هي أوراق رقيقة بعد المطاط البارد، نطاق السماكة عادة ما يكون أقل من 2 ملم، الحد الأدنى من السماكة يمكن أن يكون حوالي 0.2 ملم، فإنه يتطلب دقة عالية عالية السرعة قطع.نحن نرى CR في كثير من الأحياننحن نقدم خيارات مختلفة من خطوط قطع التكوين للعملاء للاختيار، والتي تحتاج العميل إخبار خطة الإنتاج،ثم نحسب سرعة القطع، قطع الدقة والأتمتة. كل خط قطع مخصص، وبالتالي أكثر ملاءمة للعميل.

التكوين والمعايير:

1) قاطرة تحضير الملف، حمولة 20 طن

2)مفتوحة القضيب الواحدة (قضيب 508 ملم، مع رجل 7.5 كيلوواط)

3)جهاز تصويب ورشة رأس الملف

4) أدوات الزقاق المزدوجة و 5 أدوات لتحقيق المستوى و قشر رأس الملفات (30 كيلوواط AC)

5) حفرة التخزين 1 (طول 3m، عمق 3m، عرض 1.6m)

6)دليل جانبي قبل القص (300-1300mm نطاق قابل للتعديل)

7)القطع ((التبادل السريع للرؤوس المزدوجة اختياري) ، 220mm arbor ، 110KW DC

8) ريلر الحافة الخردة ((تقع أسفل جدول النقل) 4KW تردد متغير

9) حفرة التخزين 2 (طول 3m ، عمق 4m ، عرض 1.6m)

10) المفرق المسبق والمتوتر ، عجلة الرافعة

11)المركب مع دعامة الصحافة المنفصلة 508 ملم القضيب السلس

12) عربة تفريغ الملفات، حمولة 20T

13) النظام الهيدروليكي، النظام الهوائي 7.5KW مضخة

14) نظام التحكم الكهربائي

عملية التخطيط:

عربة تحضير الملفات، عربة تحميل الملفات، مكشوف بطاقة واحدة مع رولر الصحافة، قشّار رأس الملفات، مطعم الزعانف و 5 أدوات لتحديد المستوى المسبق، قشر، حلقة حفرة 1، دليل الجانب، شرير، ملفات الخردة،حلقة الحفرة 2، مشد وفرز قبل، بعد القطع ومركب الانحراف، ريكولر مع فاصل الذراع العلوية، عربة تفريغ الملف، (الدوران)

المعلمات:

التكوين:
