تفاصيل المنتج:
|
| اسم: | خط حز لفائف الصلب مع عربة لفائف مهد الأرض | مادة: | صفائح لفائف CR ، GI ، GL ، PPGI |
|---|---|---|---|
| عرض الملف: | 300-1250 | سمك اللفة: | 0.3-3.0 |
| وزن الملف: | 15-25 طن | معرف الملف ، OD: | 508 مم ، 2000 مم |
| عدد الحز: | 3 مم × 12 شرائط | سرعة القطع: | 0-200 م / دقيقة |
| مشقق مزدوج: | تغير سريع | تفريغ السيارة: | مهد أرضي بذراع ضغط |
| تفريغ الملفات: | الباب الدوار | مساحة الأرض: | 25 م × 13 م |
| إجمالي الطاقة: | 380 كيلو واط | نكص مغزل: | 508 ملم |
| إبراز: | خط حز لفائف الفولاذ عالية السرعة,خط حز لفائف الصلب 200mpm,خط حز لفائف الصلب بسرعة 200m / min |
||

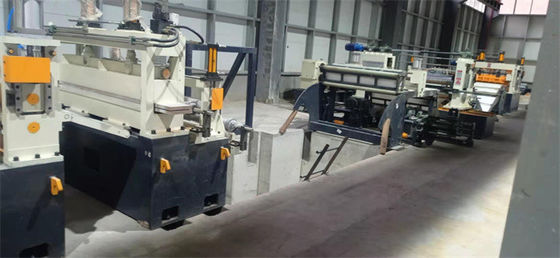

200mpm عالية السرعة لفائف الصلب خط الحز مع عربة لفائف مهد الكلمة
يتحسن خط حز لفائف الفولاذ عالي السرعة في العديد من الأجزاء ، ويمكن أن يوفر ثباتًا ودقة جيدة.
1. آلة فك اللفافة ذات مغزل واحد: اضغط على زر واحد على لوحة المشغل ، مع التركيز على ضبط الملف بسهولة على الخط المركزي.
مغزل متشابك شرائح الأسنان ، جيد لفائف رقيقة داخل.
2.Pinch تلعب الأسطوانة دور دليل الانحراف أثناء التغذية بالقرص ، وتحرر preleveler الضغط الداخلي للصفائح الفولاذية.
3. وحدة التوجيه الجانبية: أضف 1 على 2 بكرات ، اضغط هوائيًا لأسفل الأسطوانة العلوية ، لتوجيه الشريط الفولاذي من الاتجاه الجانبي ومن الأعلى إلى الأسفل قبل التقطيع.
4-آلة النزع:
5. جهاز لف الخردة: لف عمودي أو لف أفقي ، خردة بالير ومروحية ، اختياري.للصفائح الرقيقة عالية السرعة عادة من النوع الرأسي.
6. الفصل المسبق والموتر: جميع أعمدة الفصل متشابهة ويمكن فكها وتركيبها بسهولة.
توفير التوتر هو نظام هيدروليكي لمضخة مكبس متغير ، حيث توفر أسطوانتان هيدروليكيتان في الأعلى ضغطًا متوازنًا.
7. القص اللاحق والبكرات المنحرفة: قص آخر يقطع ذيول الشرائط غير المنتظمة ، مما يجعل التعبئة على جهاز إعادة اللف أسهل.
يتتبع جهاز التشفير الموجود على أسطوانة العاكس طول القطع ويظهر على شاشة اللمس.

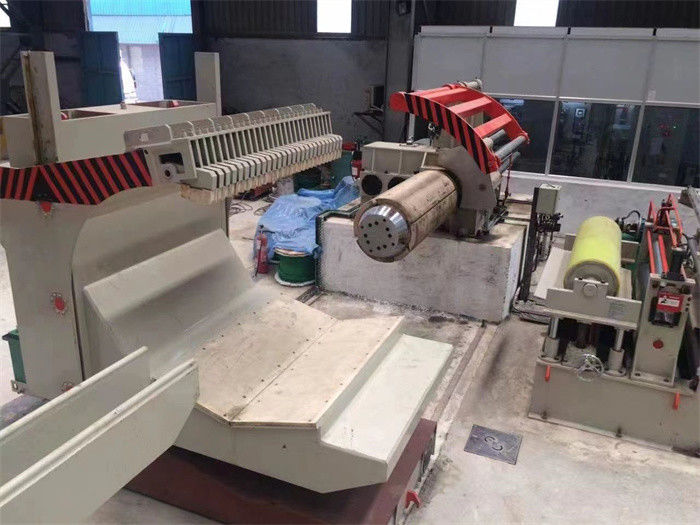

8. يمكن أن تكون سيارة التفريغ من النوع المهد الأرضي ، مع ذراع الضغط الزائد للحفاظ على فصل الشرائط ، يمكن بدء لف الشرائط الفولاذية الجديدة بينما تنتقل السيارة التي تفريغ لفائف لفائف الأطفال المقطوعة.
المعلمات:
| مواد خام | منتج منتهي | أدوات | سلطة | الاهلية |
| لفائف الأم | لفائف الأطفال | |||
| معرف 508 مم | معرف 508 مم | سكين القرص ID220 × OD330 × 10 مم | المشقق 132 كيلو واط | سرعة 0-200 م / دقيقة |
| OD 2000 مم | OD 2000 مم | فاصل السكين ID220x OD260 | إعادة اللف 160KW | الاحكام +/- 0.10 مم |
| الوزن 25T | الوزن 25T | فاصل ID85 x OD180mm | مجموع 380 كيلو واط | تقوس 0.5 مم / م |
| سماكة 0.3-3 مم | شرائط 1 مم × 30 فتحة ، 3 مم × 12 فتحة | وسادة التوتر ١٣٥٠ × ٤٠٠ ملم | حدبة: | |
| العرض 300-1600 ملم | عرض 20-600 ملم | فاصل نايلون: ID85 × OD100mm |
التكوين والمعلمات:
| رقم. | تعبير | المعلمات |
| 1 | سيارة لفائف التغذية | 25 ت |
| 2 | فك مغزل مزدوج | Φ508 مم ، حمولة 25T |
| 3 | مغذي قرصة وخمسة أسطوانات مستوية | Φ160 مم ، 30 كيلو وات |
| 4 | القص الهيدروليكي | 3 × 1600 |
| 5 | تراكم حفرة 1 | طول 3000 مم |
| 6 | دليل جانبي وبكر الأسطوانة | 300-1600 مم |
| 7 | آلة الحز | Φ220 مم ، 132 كيلو وات + 4 كيلو واط × 3 |
| 8 | اللفاف الخردة الحافة وذيول الأشرطة اضغط | 7.5 كيلو واط × 2 |
| 9 | تراكم حفرة 2 | طول 4000 مم |
| 10 | فاصل مسبق ، موتر ، بكرة موازنة | شعر الصوف بالتوتر عند الانفصال مرتين |
| 11 | ReCoiler (مع أقراص فصل ، دافع) | Φ508mm ، 160KW ، تحميل 25T |
| 12 | لفائف تفريغ السيارة | 25 ت |
| 13 | النظام الهيدروليكي | صمامات ريكسروث ، مضخة يوكن |
| 14 | نظام التحكم الكهربائي | محرك Parker DC و Siemens PLC وشاشة تعمل باللمس |
