تفاصيل المنتج:
|
| اسم المنتج: | الفولاذ المقاوم للصدأ 6 قطع عالية المستوى لخط الطول مع تشذيب الحواف | المواد: | لفائف صفائح الفولاذ المقاوم للصدأ HR، CR |
|---|---|---|---|
| طول قطع: | 500-3000-6000ملم | قطع التردد: | 50-60 مرة/دقيقة |
| سرعة القطع: | 1m, 45pcs; 1 م، 45 قطعة؛ 2m, 30pcs 2 م، 30 قطعة | مستوي: | 6 عالية |
| أداة تشذيب الحواف: | شق القرص | التراص: | أجهزة التراكم المزدوجة |
| محرك القطع: | محرك سيرفو عالي السرعة | لون الجهاز: | مخصصة |
| حلقات: | قبل وبعد تقليم الحواف | ||
| إبراز: | قطع الحافة إلى خط الطول,6 hi قطع مستوى إلى خط الطول,خط من الفولاذ المقاوم للصدأ مقطوع على طول,6 hi level cut to length line,stainless steel cut to length line |
||

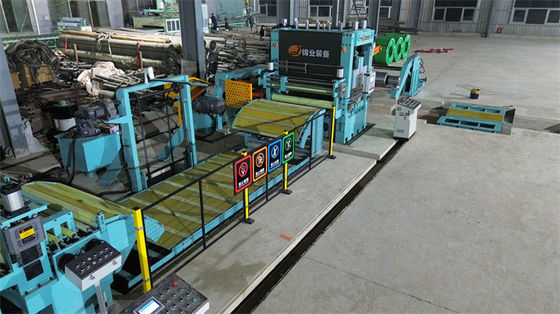

الفولاذ المقاوم للصدأ 6 قطع مستوى عالي إلى خط الطول مع تقطيع الحافة
ألواح الفولاذ المقاوم للصدأ لها سطح ناعم، ومرونة عالية، وصلابة عالية، وقوة ميكانيكية عالية، ومقاومة للتآكل، ومجموعة واسعة من التطبيقات.لوحات الفولاذ المقاوم للصدأ يتم تصنيفها بشكل رئيسي 200 سلسلة، سلسلة 300، و 400 سلسلة، مع متطلبات أعلى لعملية القطع، مثل السطوح، والسلاسة، ودقة الطول، وتوحيد المواد.
خط قطع شركةنا عالي السرعة للصفائح الفولاذ المقاوم للصدأ شائع جدا في سوق معالجة صفائح الفولاذ المقاوم للصدأ. خط الإنتاج بأكمله لديه دقة عالية المعالجة،التشغيل التلقائي بالكامل، وكفاءة الإنتاج العالية. الوحدات الرئيسية للخط بأكمله تشمل وظيفة تغذية مكافحة التوتر للفاحشة ، آلة تسوية 6Hi ، (آلة قطع الحافة) ،آلة الـ 9 رول سيرفو ذات الطول الثابت، آلة القص الخدمية، المكدس المزدوج، الخ طول الأوراق هو أكثر من 500mm، مع أقصى طول من 3000mm، 4000mm، و 6000mm المتاحة.سرعة الإنتاج هي 45 ورقة / دقيقة x 1m لوح، و 30 ورقة / دقيقة x 2m لوح.
التكوين:
| لا، لا، لا | التكوين | كمية |
1 | حصان إعداد الملف | زوج واحد |
2 | عربة تحميل لفائف | 1 مجموعة |
3 | ذراع دعم إطلاق الملف | 1 مجموعة |
4 | إفتتاح الملف + رولر الملفات + ملف الورق | 1 مجموعة |
5 | 6هاي مستوى + عمل طلاء اللفائف | 1 مجموعة |
6 | حلقة التدحرج | 1 مجموعة |
7 | دليل جانبي | 1 مجموعة |
8 | إمداد NC سيرفو | 1 مجموعة |
9 | فيلم ذو جانبيين / ملمع الورق الكهربائي الستاتي | 1 مجموعة |
10 | مقطوعة الخدمة | 1 مجموعة |
11 | حزمة نقل + سيارة قطعة النفايات | 1 مجموعة |
12 | أجهزة التراكم المزدوجة | 2 مجموعات |
13 | طاولات التدحرج | 2 مجموعات |
14 | نظام هيدروليكي | 1 مجموعة |
15 | نظام هوائي | 1 مجموعة |
16 | نظام التحكم الكهربائي | 1 مجموعة |
الشخصيات:
1في تصميم وتصنيع خط الإنتاج، مع الأخذ بعين الاعتبار حماية سطح اللوحة.جميعها توفر حماية جيدة لسطح اللوحة.

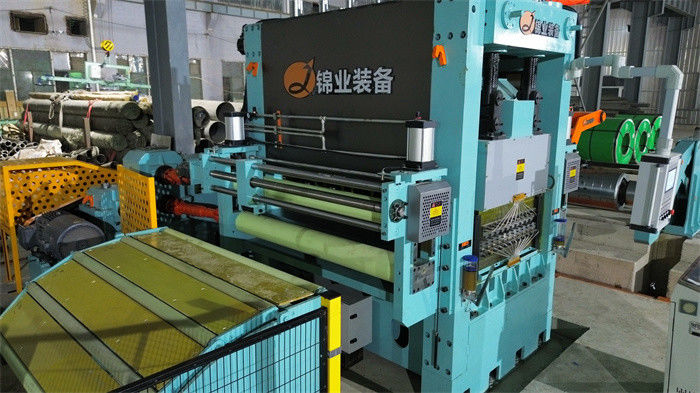

26. آلة التسوية العالية: يمكن أن يتم إمالة مقعد محمل للوصلة التسوية بالتزامن مع ضبط انحناء لوصلة التسوية.الاتصال بين قاعدة الدوار الداعم والشعاعين العلوي والسفلي يتبنى اتصال كرويأثناء ضبط عجلة الدعم ، يمكن أن يتم محاذاة بحرية لضمان أن عجلة الدعم والعجلة الوسطى في اتصال خطي ، مما يؤدي إلى حماية عجلة العمل.
3إمداد الطول: مجهز بجهاز تحديد الموقع الثانوي (تحكم حلقة مغلقة بالكامل) ، والذي يمكن أن يمنع بشكل فعال تأثير الضغط والتسوية على أبعاد المادة ،جعل أبعاد القطع أكثر دقةوهي تتكون من مجموعتين من أدوات التشغيل ذات الطول الثابت، مع هيكل التشغيل الخمس في الوسط، مما يضمن تغذية دقيقة دون انزلاق.
4- آلة القص الخدمية: مدفوعة بمحرك الخدمة، مع سرعة قص سريعة.يمكن تعديل الفجوة بين شفرات المقص بسرعة بواسطة محرك سيرفو من خلال واجهة الإنسان والآلةيمكن استخدام الشفرات ذات الأربعة جوانب بشكل متبادل مع الشفرات القابلة للتبادل لتحقيق أقصى فوائد اقتصادية.قطع من الأسفل إلى الأعلى مع البراغر تشير إلى الأعلى يمكن أن تجنب بشكل فعال تلف الشريط الناقل.

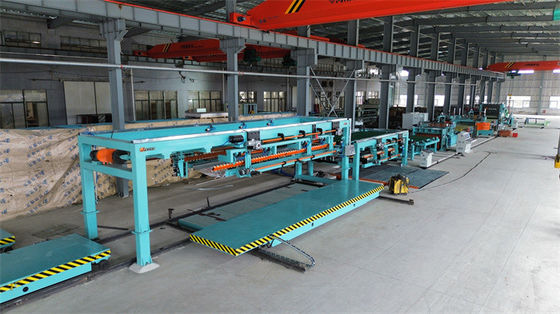

5نظام الترتيب: يتم نقل الورقة بواسطة الحزام النقل إلى رف التجميع لترتيبها.يمكن أن ينزلق طاولة الرفع من ألواح الصلب المكدسة تلقائيًا مع زيادة ارتفاع ألواح الصلب المكدسةعندما يصل عدد ألواح الصلب المتراكمة إلى القيمة المحددة على الشاشة اللمسية ، سيتوقف خط الإنتاج تلقائيًا.دفع عربة التفريغ للخارج (أو إخراج ناقل الدوار)، وفي نفس الوقت، أدخل دورة العمل التالية على رف التراص آخر.
6يمكن أن تقطع باستمرار مواصفات الطول المتعددة في وقت واحد دون إيقاف الجهاز (القطع عبر الإنترنت).
المعلمات:
| لا، لا، لا | البند | المعلمات |
1 | المواد | الفولاذ المقاوم للصدأ SUS 304 & 316 |
2 | | 0.4-3.0ملم |
3 | عرض لوحة الملف | 300-1600ملم |
4 | القطر الخارجي للملف | ≤ Φ2000mm |
5 | القطر الداخلي للملف | Φ508mm،Φ610mm |
6 | وزن الملف الكلي | 25T |
7 | | |
| المنتج النهائي | ||
1 | طول القطع | الـ Stacker1 300-3000mm/ stacker2 2400-9000mm |
2 | معدل تحمل طول القطع | L=2m≤±0.3mm(2.0mm) |
3 | معدل التسامح بين طول الشاشة | L=2m≤±0.5mm(2.0mm) |
4 | دقة التسوية | ≤±1.2mm/m2 |
5 | | لا تشمل الخشب 700ملم، 5 طن |
6 | قطع الحشرات | سمك ≤1.0mm، ≤0.03mm |
7 | دقة التراص | الانحراف بين الطبقات: ≤1.0mm في العرض ، ≤1.5mm في الطول |
| معايير الجهاز | ||
1 | | 0-60m/min |
2 | سرعة الخيوط | 0~15m/min |
3 | الطاقة الكلية | ~ 435 كيلوواط |
4 | كمية المشغلين | فني 1 شخص، عمال 2-3 شخص |
5 | مساحة الأرض | L40m × W15m |
