تفاصيل المنتج:
|
| اسم: | قص عالي السرعة للطول مع أداة تشذيب الحواف | مادة: | المدرفلة على الساخن ، المدرفلة على البارد ، GI ، PPGI |
|---|---|---|---|
| سمك ورقة: | 0.5-4 مم | عرض الورقة: | 500-1500 ملم |
| طول الورقة: | 1000-6000 ملم | سرعة القطع: | 25 قطعة / دقيقة × 2 م |
| معرف الملف: | 508 ملم | وزن الملف: | 20 ت |
| طول التسامح: | +/- 0.5 ملم | التسطيح: | 1 مم / م 2 |
| إبراز: | آلة قص الصفائح المعدنية لطول الخط,آلة قص رفيعة لطول الخط,قطع بطول الخط مع أداة تشذيب الحواف |
||
آلة قص الصفائح المعدنية الرقيقة لطول الخط مع أداة تشذيب الحواف
يعد خط قطع الصفائح المعدنية إلى خط الطول أحد منتجاتنا الرئيسية للآلات ، فنحن نصنع آلات قص الصفائح المعدنية حسب الطول لمدة 15 عامًا ، وقمنا بتوريد خط القطع إلى الطول لماليزيا ، المملكة العربية السعودية ، الإمارات العربية المتحدة ، نيجيريا ، الجزائر ، الولايات المتحدة الأمريكية ، روسيا ، إثيوبيا ، مصر ، إلخ ، حوالي 30 دولة ،
يمكن أن تكون صفائح اللفائف مدلفنة على الساخن ، وملفوفة على البارد ، وألواح فولاذية مجلفنة ، وألواح فولاذية مقاومة للصدأ ، وألواح ألمنيوم ، وخط قياس الضوء المقطوع إلى خط الطول لديه تسوية جيدة وقطع سريع.تسطيح الورقة +/- 1 مم لكل متر مربع ، توقف سريع للقطع 2 م × 28 قطعة / دقيقة.
يضمن التشغيل المستمر لجهاز التسوية والتغذية بطول المؤازرة والقص الهوائي السريع سرعة عالية ودقة عالية في العمل ، وسرعة التكديس تتابع الألواح المقطوعة القادمة وتكدس كل ورقة واحدة تلو الأخرى ، للحصول على ملف 2 مم × 1250 × 15T ، يستغرق 20 دقيقة قطع حوالي 40 دقيقة ملف واحد.
تَخطِيط
مجموعتان من سرج إعداد الملف ، وملف مغزل واحد مع شد خلفي ، ومكبس رأس الملف ومقشر ، و 4 أدوات تسوية عالية ، وحلقة حفرة ، ودليل مركزي ، وتحديد طول المؤازرة مع التصوير ، والقص السريع ، ومنضدة حزام التسليم ، ومجموعة واحدة أو مجموعتين من مكدس ، وعربات الإخراج أو لفة الجداول.
تعبير
المعلمات:
| مقياس ضوء عالي السرعة مقطوع إلى الطول | المعلمات |
| سمك لفائف الصلب (مم) | 0.2-1.5 مم ، 0.25-2.0 مم ، 0.3 -3.0 مم ، 0.4-4.0 مم |
| عرض لفائف الصلب (مم) | 600 مم ، 1000 مم ، 1250 مم ، 1600 مم |
| تحميل حل (MT) | 10 ت ، 15 ت ، 20 ت |
| سرعة الخط (mpm) | 80 م / دقيقة |
| دقة القطع (مم) |
± 0.50 مم / 2 م في الطول
|
| دقة التسوية | ≤ ± 1.0 مم / م2 |
| قطع نتوءات | ≤3٪ من السماكة |
| دقة التراص | ≤1.0mm في العرض ، 1.5mm في الطول ، |
| إجمالي الطاقة (KW) | 100KW ~ 130KW ~ 150KW |
| مساحة الأرض (الطول × العرض) | 25 م × 10 م |
صنع دقيق:
| جزء | المواد والمعالجة والعلامة التجارية |
| رمح ، محور ، بكرة | 42 كرمو ، HB250-275 |
| الإطار والقواعد | Q235-A ، Q345 (16Mn) لحام الصفائح الفولاذية ، معالجة التلدين |
| جسم علبة التروس | Q345 لحام الصفائح ، المعالجة الحرارية ، التفجير بالرمل ، الطلاء التمهيدي |
| التروس: | 40Cr فولاذ مطور ، HB240-255 ، وجه أسنان مقوى ، أرض أسنان |
| قطاعات Uncoiler: | 55 # الفولاذ المصبوب ، التقسية ، طلاء الكروم الصلب والتلميع |
| مضخة هيدروليكية | مضخة متغيرة Yuken pistion |
| PLC | سيمنز S200 |
| تحمل | HRB ، ZWZ ، SKF |
| الأجزاء الهوائية | Airtac ، SMC |

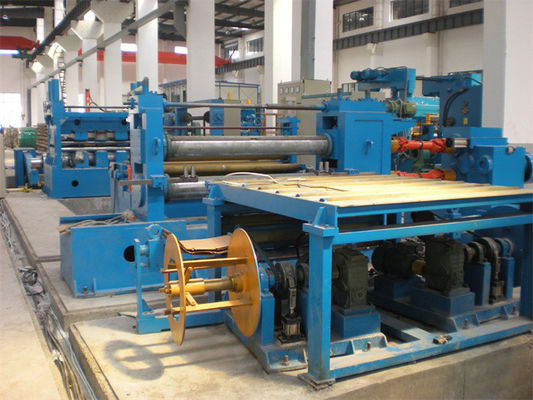

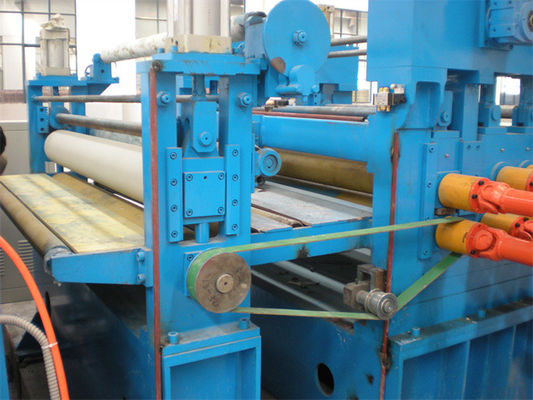

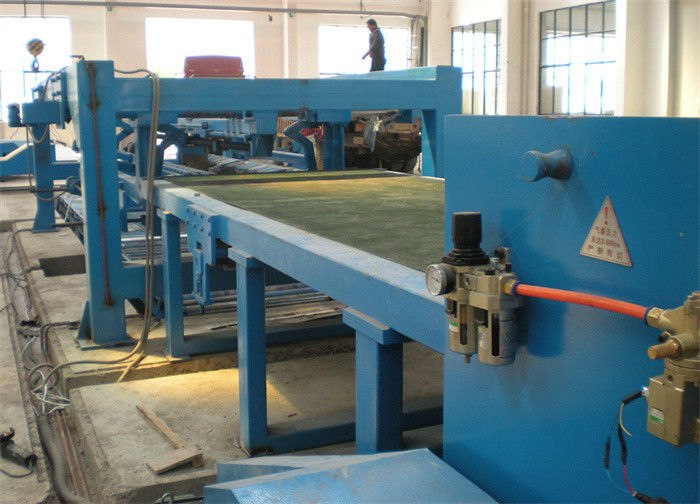

الصور:
